Feindrehbank

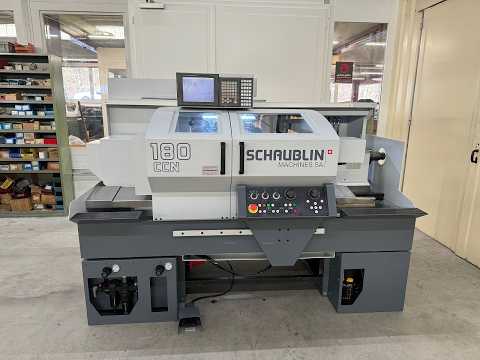

Schaublin 180-CCN R-TM

TECHNISCHE DATEN

Kapazitäten:
Maximaler Drehdurchmesser: 270 mm
Maximaler Drehdurchmesser über dem Support: 160 mm
Spitzenhöhe über dem Support: 83 mm
Maximaler Drehdurchmesser über Bett: 430 mm
Drehlänge (je nach Ausstattung): 630 mm

Spindelstöcke:
Genormter Spindelkopf, für den Einsatz verschiedener Spannzangen und Futter mittels Adapterzubehör.
Zubehör für SCHAUBLIN-Spannzangen: B45/F66
Maximaler Stangendurchlass: Ø 36 mm / 60 mm
Standard-Automatikfutter, Ø: 210 mm
Direktantrieb durch AC-Motor, Leistung bei 100% / 50% ED: 15/18,5 kW
Maximales Drehmoment bei 100% / 50% ED: 135/165 Nm
Maximale Spindeldrehzahl: 4000 min⁻¹
Spindelpositionierung, Inkrement: 0,1°

C-Achse:
Programmierte Auflösung: 0,001°
Spindelklemmung: 80 Nm
Pneumatischer Klemmzylinder: 3400 daN

Planschlitten:
Querweg X-Achse: 230 mm
Auflösung am Radius: 0,0005 mm
Antrieb durch AC-Motor, Nenndrehmoment: 3 Nm
Kugelumlaufspindel, Ø x Steigung: 32 x 5 mm
Längsweg Z-Achse: 720 mm
Auflösung: 0,001 mm
Antrieb durch AC-Motor, Nenndrehmoment: 6 Nm
Kugelumlaufspindel, Ø x Steigung: 32 x 10 mm

Vorschübe:
Arbeitsvorschub, X/Z-Achsen stufenlos: 0–5000 mm/min
Eilgänge, X-/Z-Achse: 8/10 m/min
Vorschubkraft X-/Z-Achse: 420/670 daN

Revolver-Werkzeugsystem:
Anzahl Werkzeugstationen: 12
Anzahl angetriebene Werkzeugstationen: 6
Antrieb durch AC-Motor, Leistung im Kurzzeitbetrieb: 3,7 kW
Maximales Drehmoment im Kurzzeitbetrieb: 36 Nm
Maximale Antriebsdrehzahl: 5000 min⁻¹
Normaufnahme für Werkzeughalter: VDI 30
Maximaler Meißelquerschnitt: 20 x 20 mm
Integrierte Kühlung
Indexierung in beide Drehrichtungen

Kühlschmierstoffanlage:
Tankvolumen: 120 Liter
Pumpenfördermenge: 10 l/min
Druck: 5 bar

Inventar 2230043 beinhaltet:

1 x Fanuc 18i Steuerung
1 x Spindelstock A2-6
1 x 12-fach Revolver VDI 30 für 6 angetriebene Werkzeuge
1 x pneumatisch gesteuerte Reitstockunterstützung 180-65.200
1 x SCHUNK Dreibackenfutter Rota-s 200-52 A2-6’’
1 x rotierende Reitstockspitze Brucker CM5
1 x radiales Bohr-/Fräskopf ESX-25 max. 5000 min⁻¹ ohne EX-Mutter, Ref. 4100.00552
1 x axiales Bohr-/Fräskopf ESX-25 max. 5000 min⁻¹ ohne EX-Mutter, Ref. 4100.00550
1 x dito KENNAMETAL ESX-25 ohne EX-Mutter
1 x dito EWS ESX-25 ohne EX-Mutter
4 x radialer linker, kurzer Werkzeughalter Form B2 Ref. 4100.0100
1 x Spannzangenhalter ESX-25 Form E3 mit EX25 Mutter und Spannzange Ø 5 mm
1 x dito ohne EX25 Mutter
3 x Gewindeschneidspannzangen Ø 4,5 – 6 und 8 mm
1 x Werkzeughalter für Wendeschneidplattenbohrer Aufnahme Ø 40 mm, Form E1 Ref. 4100.00124
1 x dito Aufnahme Ø 32 mm Ref. 4100.00107
1 x dito Aufnahme Ø 20 mm Ref. 4100.00105
1 x Ausdrehstangenhalter Ø 8 mm Form E2 Ref. 4100.00108
1 x dito Ø 10 Ref. 4100.0109
1 x dito Ø 12 Ref. 4100.0110
2 x dito Ø 16 Ref. 4100.0111
1 x dito Ø 20 Ref. 4100.0112
1 x dito Ø 25 Ref. 4100.0113
1 x dito Ø 32 Ref. 4100.0115
1 x dito Ø 32 GARANT lang
5 x Stahl-Schutzstopfen Form Z2 Ref. 4100.00130
Dksdpfx Afezb U Epjusn
1 x axialer Werkzeughalter links, Kraft C4 Ref. 4100.00103
1 x pneumatisch gesteuerte Reitstockunterstützung CM 5 Ref. 180-65.200
1 x Halterung für Mikroskop allein Ref. 180-60.005
1 x Kühlschmierstoffeinrichtung

OPTION

1 x Gehäuselünette mit 3 Mitnehmern für Ø 30 – 120 mm Ref. 180-70.200 CHF 2.500,-- zzgl. MwSt.

Technische Angaben unter Vorbehalt von Irrtümern oder Auslassungen, unverbindlich.

Das Inserat wurde automatisiert übersetzt. Übersetzungsfehler sind möglich.
