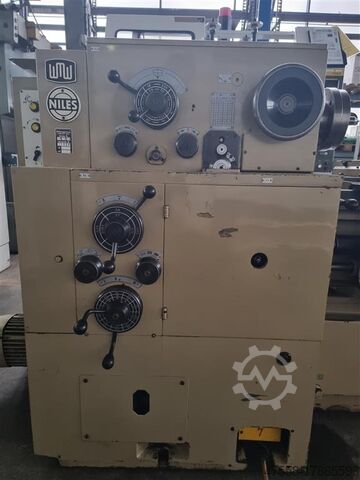

Hinterdrehmaschine

WMW DH 250III x630

Zustand: gebraucht, Baujahr: 1979, Technische Details: Drehdurchmesser über Bett: 540 mm Drehlänge: 630 mm Spitzenweite: 900 mm Spitzenhöhe über Bett: 270 mm Spitzenhöhe: über Hinterschlitten: 138 mm Drehdurchmesser: über Hinterschlitten: 250 mm Längsbewegung: 700 mm Planweg: 80 / 75 mm Drehzahlen: 1,8 - 450 bei 8x steples U/min Spanndurchmesser: 26 mm Vorschubbereich x - Richtung: 12 step / 0,063 - 0,63 mm/U Vorschubbereich y - Richtung: 36 step / 0,070 - 1,11 mm/U Reitstockpinole: MK5 mm Reitstockpinolenhub: 250 mm Gesamtleistungsbedarf: 7,0 kW Maschinengewicht ca.: 3,76 t Abmessung Maschine ca. LxBxH: 3,2 x 1,2 x 1,8 m Einsatz: Vorwiegend zum Hinterdrehen und Hinterschleifen von Schneidwerkzeugen (besonders von Wälzfräsern mit und ohne Gewindesteigung). Hinterdrehen und Hinterschleifen ist von der Vorderseite, der Rückseite und in Achsrichtung der Maschine möglich. Hauptantrieb über 8-stufiges Handschaltgetriebe. Vorschubgetriebe ist als 12-stufiges Handschaltgetriebe ausgebildet. Schwenkbereich des Hinterschlitten = 360Grad Schwenkbereich des Kreuzschlitten = 360Grad Drehfutter ist Konusscheibe Ø 200mm mit MK5 Ausstattung: Drehdorn Ø 49,5 x 400mm Messsystem ARBAH-L 3+1 Umrichter FRENIC 5000G11 3-Backenfutter Ø 250 mm Nedpovbhv Refx Ag Soku i.D. *

Zustand: gebraucht, Schlitzspindel 1 St. Anzahl der Fräsaggregate 4 St. Spindeldurchmesser 50 mm Steuerung Weinig, PC-Nexus # 2764 Weinig Unicontrol 6 mit NC-Spindeln ----- Maschine wird vor Auslieferung gereinigt und komplett überprüft Technische Daten Zusammenfassung (eventuell zusätzlich beinhaltetes Zubehör bitte anfragen) Pos. 1: Ablängsäge ----- > Ablängsäge elektronisch, horizontal stufenlos verstellbar > Anzahl Werkzeuge: 1 Stk. > Spindeldrehzahl: 2.800 U/min > Spindeldurchmesser: 40 mm > Werkzeugdurchmesser max.: 400 mm > Motorstärke: 3,0 kW > Laserrichtlicht zur Erkennung des Sägeabschnitts > NC Längenanschlag, montiert auf Schlitztisch inklusive Postionierung der Ablängsäge in Steuerung integriert. > Länge 3500 mm Nkedpfjvu Hfqjx Ag Seu Pos. 2: Zapf- und Schlitzspindel ----- > Anzahl Werkzeuge: variabel, Verstellung stufenlos NC-Achse > Werkzeugspannlänge: 320 mm > Spindelhub vertikal: variabel, Verstellung stufenlos 254 mm NC-Achse > Spindeldrehzahl: 3500 U/min > Spindeldurchmesser: 50 mm > Werkzeugdurchmesser max.: 320 mm > Motorstärke: 11 kW Pos. 3: 1. Profilierspindel (Gleichlaufspindel und Gegenlauf) > Position: vertikal rechts > Anzahl Werkzeuge: 1 Stk. > Werkzeugspannlänge: 120 mm > Spindeldrehzahl: 6000 U/min > Spindeldurchmesser: 50 mm > Werkzeugflugkreis max.: 232 mm > Motorstärke: 7,5 kW Pos. 4: 2. Profilierspindel ----- > Position: vertikal rechts > Anzahl Werkzeuge: variabel, Verstellung stufenlos NC-Achse > Werkzeugspannlänge: 320 mm > Spindelhub vertikal: variabel, Verstellung stufenlos 254 mm NC-Achse > Spindeldrehzahl: 6000 U/min > Spindeldurchmesser: 50 mm > Werkzeugflugkreis max.: 232 mm > Motorstärke: 11 kW 2 Vorschubwalzen gegenüber der Spindel axial pneumatisch gesteuert, 2 Positionen Sprossenführung bestehend aus: Führungslineal im Anschlag (Bereich Gleichlaufspindel), Sprossenstützleiste von oben im Bereich von Profilfräsaggregat vertikal rechts und Profilierspindel. Pos. 5: Profilfräsaggregat horizontal oben ----- > Spannlänge: 40 mm > Spindeldurchmesser: 40 mm > Motorstärke: 3,0 kW > Drehzahl 5.850 U/min > Werkzeugflugkreis max. 130 mm > Verstellweg axial 30 mm, 8 Positionen mittels Pneumatikrevolver > Verstellweg radial 125 mm, 8 Positionen mittels Pneumatikrevolver Pos. 6: 3. Profilierspindel (Beschlagspindel) ----- > Position: vertikal rechts > Werkzeugspannlänge: 160 mm > Verstellweg axial 115 mm, 8 Positionen mittels Pneumatikrevolver > Verstellweg radial 100 mm, 8 Positionen mittels Pneumatikrevolver > Spindeldrehzahl: 5.850 U/min > Spindeldurchmesser: 40 mm > Werkzeugflugkreis max.: 210 mm > Motorstärke: 3,0 kW Weitere Merkmale ----- > online-fähig > Umfälzeinrichung zum aussrissfreien Umfälzen > Doppelteilepaket > Rückfördereinrichtung für 1-Mann-Bedienung: Schwenkband > Bildschirmsteuerung > Schrägfenstereinrichtung > elektronische Winkelanzeige für Schrägfenster > Industrie-PC, PC-Steuerung/NEXUS > Weinig Typenfertigungsprogramm > ohne Bearbeitungswerkzeuge Noch keine Originalbilder vorhanden. Bilder zeigen baugleiche Maschine aus unserem Archiv ----- Preis der o.g. Maschine auf Anfrage! ----- Option mit Mehrpreis: EUR 6.500,00 Hinwe...

Zustand: gut (gebraucht), Baujahr: 2007, Technical characteristics : - Max machinable length 3200 mm - Minimum machinable length 200 mm - Maximum width 200 mm - Minimum width 40 mm - Maximum workpiece height 130 mm - Depth with max Ø to tenon 320 mm: 105 mm - Tenoning carriage speed min / max 0/100 m / min - Min / max profiling speed: 3/15 m / min Tenoning: 1- end cut saw 5.5 hp (4 kW) Saw Ø 400 mm 2- tenoning router Counter bearing 50 x 620 mm 15 hp (11.3 kW) Max tool Ø 320 mm Axle stroke 575 mm Automatic splinter guard 3- tenoning router Counter bearing 50 x 620 mm 15 hp (11.3 kW) Max tool Ø 320 mm Axle stroke 575 mm Automatic splinter guard Vertical positioning with continuous axis 4- Digital angular adjustment clamp Profiling: 5-: router to be profiled on the right Shaft 50 x 320 mm 10 hp (7.5 kW) Ø tools 130/240 mm Nkedpfx Agot R T Hcj Seu Axle stroke 280 mm Time-delayed anti-shattering intervention during calibration Double direction of rotation Vertical and horizontal positioning with continuous axis 6-: router to be profiled on the right Shaft 50 x 320 mm 10 hp (7.5 kW) Ø tool 130/240 mm Axle stroke 280 mm Vertical and horizontal positioning with continuous axis 7-: router to be profiled on the right Shaft 50 x 320 mm 10 hp (7.5 kW) Ø tool 130/240 mm Vertical and horizontal positioning with continuous axis 8-: close-out recovery group Vertical and horizontal positioning with continuous axis Device for extracting the shutter Hfutwt78Z 9-: lower horizontal shaft for groove Vertical and horizontal positioning with continuous axis 88.5 hp (66.4kW) 10-: digital guide 11-: Return of parts to the operator

Zustand: sehr gut (gebraucht), Baujahr: 1986, LZ-Drehmaschine Fabr.VDF HEIDENREICH&HARBECK Type: 540 Hamburg Bj.1986 im Sehr Gutem Original Zustand mit 3 Achsen Digitalanzeiger Heidenhein POSITIP 880 . Vorschub und Eilgang in alle 3 Achsen auch Obersupport mit Kühlmitteanlage,Spännerückwand,Maschinen Dokus . Futter 315 mm Forkardt Drehdurchmesser : 540 mm Drehlänge : 1500 mm Spindelbohrung : 103 mm Spindeldrehzalen : 9-1800 U/min Nkjdpjx Hr Duefx Ag Ssu Werkzeughalter Multifix C Feste Lünette Spänneschutzhaube Weitere Daten Siehe Technische Datenblatt . Platzbedarf : Länge 3,8m B 2m mit Rückwand Höhe 2m mit Rückwand Gewicht .ca.3500 Kg .

Zustand: gut (gebraucht), Baujahr: 2007, 1 gebrauchte CNC Werkzeugschleifmaschine Fabrikat Schneeberger Typ Corvus GDS 650 Baujahr 2007 CNC-Steuerung : FANUC 160i Software: Quinto 4.3 Software aktiv Optionen Nummer : 1, 2, 19, 21, 22, 30, 31, 32, 35 . - Fanuc Laderoboter - Kühlmittelanlage Verfahrwege: X-Achse 650 mm Y-Achse 300 mm Z-Achse 300 mm C-Achse Schwenkwinkel +150°/ -60° C’-Achse Schwenkwinkel +/- 180° Schleifspindel: Scheibenabmessung bis 250 mm Drehzahl 0 – 10'000 U/min. Max. Spindelleistung 26 kW Nkodpfx Aju A Dn Njg Sju Aufnahme HSK 80 Max. Scheibenzahl 6 Werkstückspindelstock Vmax 180°/s Antriebsleistung 1,6 kW Aufnahme ISO 50 Präzision (Auflösung) Auflösung Linearachsen 0.001 mm C-Achse 0.001° Abmessungen: Länge 3100 mm Breite 1915 mm Höhe 2190 mm Gewicht 8500 kg U Achse ist eingebaut mit Lünette, Klemm Zylinder und Gegenspitze 6 Paletten Lader (Durchmesser 3 bis 32mm) 64 Plastik Buchsen Technische Daten Irrtümer vorbehalten

Baujahr: 1997, Zustand: gut (gebraucht), • Arbeitsbreite (mm): 1300 • CSD-System • Querschleifaggregat • Längsschleifaggregat - Schuh Nedpfx Ajidi Ivjg Sjku • Bürstenaggregat • Ionisierung

Baujahr: 2001, Zustand: gebraucht, Bilder folgen - Maschine befindet sich in Überholung Technische Daten: - Verfahrweg X-Achse: 7300mm Nksdpfx Agjt Ea Tfo Seu - Verfahrweg Y-Achse: 1000mm - Verfahrweg Z-Achse: 650mm - Schwenkwinkel A-Achse: 0-90° frei programmierbar - Schwenkwinkel C-Achse 0-355° frei programmierbar - Max. Bearbeitungslänge ohne stirnseitige Bearbeitung: 7300mm - Max. Bearbeitungslänge mit stirnseitiger Bearbeitung: 6980mm - Werkzeugwechsler mit 10 Plätzen, sowie einem Sägeblatthalter - 9 Materialspanner - Werkzeugaufnahme SK30 - 2-Lagenbearbeitung

Zustand: gebraucht, Vertikales Bearbeitungszentrum Daewoo (Doosan) ACE VC500 Die Maschine kann in unserem Lager in Gussago BS im Einsatz besichtigt werden. Mimu-Werkzeugmaschinen Gussago BS Italien Das Bearbeitungszentrum ist eine Werkzeugmaschine, die mit einer numerischen Steuerung ausgestattet ist und mehrere mechanische Vorgänge ausführen kann mit einer einzigen Aufspannung auf mehreren Oberflächen desselben Werkstücks. Es ist im Allgemeinen mit mehreren Bewegungsachsen und einer ausgestattet automatisches Werkzeugwechselsystem und teilweise mehrere Paletten CNC-Typ: Heidenhain Spindelumdrehungen: 12000 Njdpetzgaqefx Ag Sjku

Zustand: einsatzbereit (gebraucht), Gesamthöhe: 3’900 mm, Gesamtbreite: 2’900 mm, Gesamtlänge: 8’000 mm, Steuerungshersteller: Heidenhain, Leergewicht: 13’000 kg, Typ: TMML6-Zentrum Maximale Mittelachse: 1210 mm (Kiellänge) Gereedschapswisselaar hat 30 Stellen erreicht Spanisches Transportband Kann achteraf mit neuem Heidenhain-Besturing ausgestattet werden Nsdpfx Aov St Efog Seku Die ursprüngliche Tafel kann entweder mit einer T-Taste verwendet werden, um größere Arbeitsschritte durchführen zu können Längsweg X-Achse: 3023 mm Querweg Y-Achse: 800 mm Verfahrweg Z-Achse (Höhe): 1528 mm Abmessungen Spannraum - Tisch: 4200 x 1000 mm Maximale Werkstückhöhe: 2000 mm Leistung an der Spindel: 20 kW Aufnahme in Fräskopfspindel (ISO): ISO 50 Max Drehzahlbereich: 50 > 1980 U/min

Zustand: sehr gut (gebraucht), Baujahr: 2009, CNC-Steuerung : FANUC 160i - Zubehör vorhanden. - Fanuc Laderoboter - Kühlmittelanlage (Edge 2-Turm von ARO-Technologies) - Ölnebelabscheider (ELBARON SA) Verfahrwege: X-Achse 650 mm Y-Achse 300 mm Z-Achse 300 mm C-Achse Schwenkwinkel +150°/ -60° C’-Achse Schwenkwinkel +/- 180° Schleifspindel: Scheibenabmessung bis 250 mm Drehzahl 0 – 10'000 U/min. Max. Spindelleistung 26 kW Aufnahme HSK 80 Nedpfxer Ha Dvo Ag Soku Max. Scheibenzahl 6 Werkstückspindelstock Vmax 180°/s Antriebsleistung 1,6 kW Aufnahme ISO 50 Präzision (Auflösung) Auflösung Linearachsen 0.001 mm C-Achse 0.001° Abmessungen: Länge 3100 mm Breite 1915 mm Höhe 2190 mm Gewicht 8’500 kg
