Tischbohrwerk

WMW UNION BFT 130

Zustand: generalüberholt (gebraucht), Baujahr: 2017, Funktionsfähigkeit: eingeschränkt funktionsfähig, WMW UNION Cnc Tischbohrwerke die im Jahr 2017 komplett überholt und modernisiert. Die Maschine wurde seitdem wenig gebraucht. Sie steht im abgebauten Zustand zuzeitlich eingelagert. Unter Strom nicht zu besichtigen!!! Dwjdpfo Af U Dvjx Af Hsd

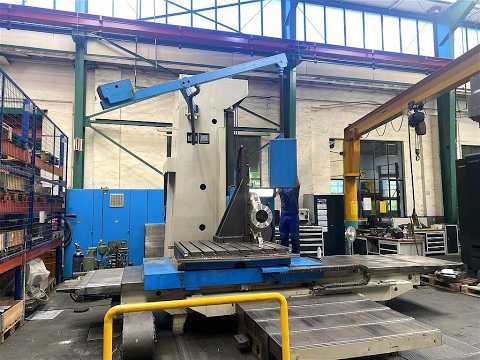

Baujahr: 1996, Zustand: einsatzbereit (gebraucht), Verfahrweg X-Achse: 3’500 mm, Verfahrweg Y-Achse: 2’000 mm, Verfahrweg Z-Achse: 1’250 mm, Steuerungshersteller: HEIDENHAIN, Steuerungsmodell: TNC 426, Spindeldrehzahl (max.): 2’500 U/min, Anzahl der Achsen: 5, Dieses 5-Achsen-Bohrwerk TOS WHN 13.8 wurde 1996 hergestellt. Sie verfügt über einen Arbeitsspindeldurchmesser von 130 mm, einen X-Achsen-Verfahrweg von 3500 mm, einen Y-Achsen-Verfahrweg von 2000 mm und einen Z-Achsen-Verfahrweg von 1250 mm. Die Aufspannfläche des Rundtisches misst 2200 x 1800 mm und trägt ein maximales Werkstückgewicht von 12.000 kg. Wenn Sie auf der Suche nach einer hochwertigen Bohrmaschine sind, sollten Sie die TOS WHN 13.8 in Betracht ziehen, die wir zum Verkauf anbieten. Kontaktieren Sie uns für weitere Informationen. Maschinenvorteile Technische Maschinenvorteile • Drehtisch-aufspannfläche: 2200 x 1800 mm Zusätzliche Informationen Durchmesser der Arbeitsspindel: 130 mm Dsdpfxjyar D Ho Af Hswd Technical Specification Taper Size ISO 50

Zustand: sehr gut (gebraucht), 1 gebrauchte sehr gut erhaltene Waagerecht-Bohr- und Fräsmaschine / Tischbohrwerk mit Punkt-Streckensteuerung HEIDENHAIN TNC 145 und Planschieber Fabrikat: WMW UNION, Origin Germany Modell: BFT 130/7-TNC 145 Baujahr: 1984 Technische Daten: Spindeldurchmesser 130 mm Spindelaufnahme SK 50 Tischaufspannfläche 2000 x 1800 mm Verfahrwege: X-Achse, quer 2785 mm Y-Achse, senkrecht 2520 mm Z-Achse, längs 2345 mm W-Achse, Pinole 900 mm B-Achse, Tisch 360° Tischbelastung 8000 kg Drehzahlbereich 5-1000 U/min Plansupport 5-2500 U/min Vorschubkraft X/Y/Z 20000/20000/25000 N Vorschubbereich X/Y/Z 5-2500/5-2500/2-2500 mm/min Eilgang X/Y/Z 5/5/3,15 m/min Gesamtanschlussleistung 100 kVA Gesamtleistungsbedarf 70 kW Flächenbedarf L x B x H ca. 8,40 x 5,9 x 5,5 m Gewicht 35.300 kg Zubehör / Besondere Merkmale: • Punkt-Strecken-Steuerung HEIDENHAIN TNC 145 • Spindel Ø 130 mm mit SK 50 mit motorischer Werkzeugklemmung • Planschieber • Vorschub und Eilgang Dwjdez Euuzspfx Af Hjd • Seitliche Tischabstützungen R + L mit gehärteten Führungen • Kühlmittelanlage • Führungsbahnen-Teleskopabdeckungen • Schwenkbares Bedienhängepult • Separater Schaltschrank und Hydraulikaggregat TOP-Zustand! Siegfried Volz Werkzeugmaschinen Rüschebrinkstr. 151-153 DE - 44143 Dortmund - Wambel / Germany

Zustand: neu, Verfahrweg X-Achse: 2’000 mm, Verfahrweg Y-Achse: 1’200 mm, Verfahrweg Z-Achse: 800 mm, Vorschubgeschwindigkeit X-Achse: 30’000 m/min, Vorschubgeschwindigkeit Y-Achse: 30’000 m/min, Vorschubgeschwindigkeit Z-Achse: 30’000 m/min, Tischlänge: 1’900 mm, Tischbreite: 1’100 mm, Spindeldrehzahl (max.): 6’000 U/min, Tischbelastung: 4’000 kg, Position des Fräskopfes: Vertikal, Drehmoment: 1’356 Nm, Spindelnase: SK 50 - DIN 69871A, Ausstattung: Drehzahl stufenlos einstellbar, Die STARVISION DH 2012 überzeugt durch ihre stabile Portalbauweise, leistungsstarke Antriebe und hochwertige Komponenten. Sie bietet hohe Präzision, Steifigkeit und zuverlässige Bearbeitung – auch bei anspruchsvollen Zerspanungsaufgaben. Ideal geeignet für Formenbau, Maschinenbau und Lohnfertigung. Ihre Vorteile: ✔ Lieferung und Inbetriebnahme durch JMT-Techniker ✔ Technischer Support und Service vor Ort in Deutschland ✔ Schulung und Einweisung des Bedienpersonals ✔ Flexible Finanzierungsmöglichkeiten: Leasing oder Mietkauf Technische Ausstattung: Steuerung: ✔ HEIDENHAIN TNC 7 Steuerung ✔ HEIDENHAIN TFT-Bildschirm 19" ✔ HEIDENHAIN Motoren, Messsysteme und elektronisches Handrad Kühlung: Innere Kühlmittelzufuhr (IKZ) 70 bar Werkzeugwechsler: 60-fach Kettenmagazin mit Doppelgreifer Späneentsorgung: Scharnierband-Späneförderer (quer) Doppel-Schneckenförderer (längs) Vorbereitung: Vorbereitung für 4. Achse (Rundtisch) Verkleidung: Vollverkleidung, oben geschlossen Genauigkeiten: Positioniergenauigkeit: ± 0,025 mm Dwjdpfx Afjq Ixc To Hjd Wiederholgenauigkeit: ± 0,020 mm Kontaktieren Sie uns – wir beraten Sie gerne und erstellen Ihnen ein individuelles Angebot

Zustand: gebraucht, CNC 5-Achs HMC - Horizontal Bearbeitungszentrum, Fräszentrum, Fertigungszentrum Hersteller: LICON Typ Liflex 1266 PC B1 Baujahr 2016, Inbetriebnahme 2017 mit CNC Bahnsteuerung SIEMENS 840D SL (Solution Line) mit 5 simultan gesteuerten Achsen Fahrwege X: 1200 mm, Y: 660 mm, Z: 650 mm A-Achse als Schwenkbrücke +/– 135 ° (270°) B-Achse 360° endlos Achsbeschleunigung X + Y-Achse 6 m/s² Achsbeschleunigung Z-Achse 9 m/s² Vorschubkraft X + Y-Achse 7500 N Vorschubkraft Z-Achse 10000 N Positioniertolleranz (X/Y/Z) 0,008 mm Schwenkgeschwindigkeiten A-Achse 180° Drehung in 4 sec. Störkreisdurchmesser in der Schwenkbrücke max. 1400 mm Transportlast in der Schwenkbrücke max. 700 kg Werkzeugaufnahme HSK 63 Spindeldrehzahl max. 12000 U/min. stufenlos Spindelleistung 37kW bei 40%ED Spindeldrehmoment bei 40% ED 85 Nm Spindeldrehmoment max. 100 Nm Werkzeugwechselzeit (Span zu Span) ca. 3,7 sec. Werkzeugdurchmesser bei belegten Nachbarplätzen Ø 140 mm Werkzeugdurchmesser bei freien Nachbarplätzen Ø 250 mm Werkzeuglänge max. 400 mm Werkzeuggewicht max. 20 kg Netzanschluß 400 Volt, 50 Hz Anschlussleistung 80 kVA Druckluftanschluß 5-8 bar - Motorspindel LIFLEX MSP 80/63/85/12.000 (Leistung 37kW/40%ED) mit Flüssigkeitskühlung und Rückkühlgerät - 2-Achs Schwenkrundtisch LICON als B- und C-Achse, mit hydr. Achsklemmung - Nullpunktspannsystem auf dem Drehtisch der Schwenkachse - 2-fach Palettenwechsler, ohne Paletten, diese müssen neu beschafft werden) - Medienübergabe von 5 Stück einfachwirkende Druckleitungen für Öl oder Luft, für die Werkstückspannung auf den Paletten Djdpfxet Ac Efe Af Hjwd Hydraulikfunktionen von 30-150bar, mit Drucküberwachung (über M-Funktionen steuerbar) - Werkzeugwechsler mit 30 Werkzeugplätzen, als Scheibenrevolver - Maschine ausgelegt für Trockenbearbeitung mit MMS-Minimalmengenschmiersstem - MMS-IKZ, Innere-MMS-Schmiermittelzufuhr durch die Spindel - Kratzband-Späneförderer, Auswurfhöhe 1150 mm - Licon ECO-Mode (Energieeffizienter Aggregate Betrieb) - direktes Weg-Meßsystem in allen Achsen - abgelesene Betriebsstunden Steuerspannung Ein = ca. 7500 h Platzbedarf für den Betrieb L x B x H 9000 x 5000 x 3800 mm Platzbedarf für den Transport L x B x H 6100 x 4400 x 3600 mm Gewicht der Grundmaschine ca. 21 ton. Gesamtgewicht: ca. 24 ton. sehr guter Zustand

Zustand: gut (gebraucht), Baujahr: 2006, Maschinen-/Fahrzeugnummer: 2329200, Funktionsfähigkeit: voll funktionsfähig, Betriebsstunden: 33’674 h, Verfahrweg X-Achse: 800 mm, Verfahrweg Y-Achse: 800 mm, Verfahrweg Z-Achse: 800 mm, Gesamtgewicht: 11’000 kg, Tischlänge: 700 mm, Tischbreite: 900 mm, Spindeldrehzahl (max.): 16’000 U/min, Tischbelastung: 800 kg, 5-Achs-Bearbeitungszentrum, Hersteller: DECKEL MAHO, Typ: DMU 80 P duoBLOCK, Baujahr: 2006, abgelesene Betriebsstunden (h): 33.674, Serien-Nr.: 2329200, Verfahrwege (X/Y/Z): 800/800/800 mm, max. Spindeldrehzahl 16.000 U/min, Werkzeugaufnahme HSK 63, Steuerung HEIDENHAIN Mill Plus IT, G7-Funktion, Innere-Kühlmittel-Zuführung, 60-fach-Werkzeugwechsler, Späneförderer, Filteranlage DMG, Serien-Nr.: 13812-01560, Kühlaggregat DMG WK331 Dwjdpfx Asrkz Rgsf Hjd

Zustand: gebraucht, Schleifdurchmesser 350 mm Schleiflänge 1500 mm Spitzenhöhe 175 mm Gesamtleistungsbedarf 5,5 kW Dwjdpfxouwv Ide Af Hed Schleifscheibendurchmesser 500mm Überholt nach Kellenberger Richtlinie inklusive neuer, moderner sowie zukunftssicherer Steuerung. neue Servomotoren in x und für den Werkstückspindelstock. Fotos von bereits gelieferten Maschinen in UR bzw. R Ausstattung. -Die Bedienung über das Touch-Panel ist denkbar einfach. -Die Symbolik auf der Steuertafel ist praktisch identisch mit der ursprünglichen Steuerung somit entfällt die Einarbeitung. -Diagnosefunktion mit Anzeige von SPS Hinweisen und den digitalen I/O -Abrichtfunktion auf Kundenwunsch erweiterbar bzw. änderbar. -Auf Wunsch orientierter Spindelhalt der Werkstückspindel möglich. -Neuer Maximaler Zustellbetrag 40mm auf Wunsch noch erweiterbar. -Digitalanzeige in 2 Achsen. Auflösung x-Achse 0,5my Optionen: -Drehgeber mit digitaler Anzeige im Werkstückspindelstock -Drehgeber mit digitaler Anzeige im Schleifspindelstock (keine Höhenverstellung mit Spindel möglich) -Neue stabile Innenschleifvorrichtung Durchmesser 80mm oder 100mm mit Höhenjustierung. -Erhöhung der Spitzenhöhe auf max. 225mm -Drehzahlregelung für die Schleifspindel Inklusive: -Bedienwerkzeug -Spannrohr für Futter weiteres Zubehör auf Anfrage. Maschine verfügt in der x-Achse über ein elektronisch gesteuertes Zustellsystem mit Schrittmotorantrieb. Hydraulische Tischlängs- und Eilgangbewegung. Vielseitige Einsatzmöglichkeit in der Produktion beim Aussenrund- und Innenschleifen oder für das Aussen-, Plan- und Innenschleifen in einer Aufspannung von Einzelteilen. Mögliche Optionen: -Halbautomatische Abrichtzyklen für das Aussen- und Innenschleifen -automatischer Abrichtkompensation. -Messsteuerung

Zustand: gut (gebraucht), Maximaler Drehdurchmesser mit Oberwagen 1350 mm Maximaler Drehdurchmesser mit Seitenschlitten 1100 mm Maximale Drehhöhe 1000 bis 1250 mm Tischdurchmesser 1100 mm Maximale Tischbelastung 4000 kg Leistung des Hauptmotors 30 kW Tischgeschwindigkeiten 6,3 - 200 U/min Anzahl der Tischgeschwindigkeiten 16 Abstand zwischen Boden und Tischfläche 955 mm Dwedpetn S D Asfx Af Hjd OBERE ROLLEN: Vertikaler Verfahrweg des Stößels mit Werkzeughalter (Z-Achse) 600 mm Längsverschiebung des Schlittens (X-Achse) 700 mm Anzahl der Werkzeugbohrungen im Werkzeughalter 5 Durchmesser der Werkzeugbohrung 60 mm Vorschubgeschwindigkeiten 12; 0,21 - 10 mm/min Eilgang 1880 mm/min SEITENFÜHRER: Vertikaler Schlittenweg (R-Achse) 800 mm Verfahrweg des Schlittens (P-Achse) 630 mm KREUZSCHIENEN: Vertikaler Verfahrweg 1000 mm Vorschubgeschwindigkeit 500 mm/min

Zustand: neu, Baujahr: 2024, Diameter range 15-240mm Length of loading 100-6000mm Length of discharge 350-3000mm Loading capacity Up to 300kg Laser Power 1500-6000w X/Y Positioning Accuracy ±0.03mm/m X/Y Repeat Positioning Accuracy ±0.02mm/m Maximum moving speed 113 m/min Maximum Acceleration 0.65G CNC control system FSCUT 5000 Zytkwovg EtherCAT BUS Power Supply 380v 50Hz Three Phase Power Consumption According to laser power Power Supply Protection IP54 Dwodpenkal Defx Af Hsd

Baujahr: 1960, Zustand: generalüberholt (gebraucht), Maschinen-/Fahrzeugnummer: 1733, Senkrecht Innen-Räummaschine mit Schaltteller der Firma Karl Klink Type: RSI10DT Maschinen Nr.: 1733 Baujahr: 1960 Gewicht: 4,9 to Räumkraft: 10.000kg Mit Schaltteller ( 2 Stationen) Dedogyd S Sspfx Af Hjwd Stromversorgung: 380V / 50Hz Nennstrom: 35 A Anschlusswert: 7,5 kW Die Maschine ist komplett revidiert und befindet sich somit in einem sehr guten Zustand.
