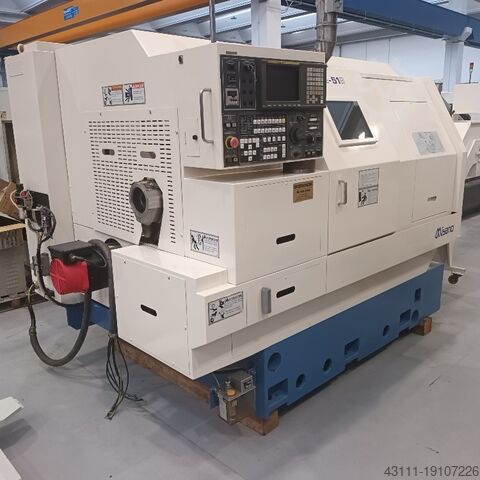

Cnc-Drehmaschine

Miyano BNE-51S

Baujahr: 1998, Zustand: sehr gut (gebraucht), Maschinen-/Fahrzeugnummer: 988e510044, Steuerung Fanuc 18i - Revolver 1 mit 12 Posten Ffedpfx Agsiy A Iuepet Revolver 2 mit 10 Posten - Späneförderer

Baujahr: 2014, Zustand: einsatzbereit (gebraucht), Eine defekte CNC-Präzisions-Flach- und Profilschleifmaschine ABA steht zur Verfügung. Schleiflänge: 2500mm, Schleifbreite: 1020mm, Querverfahrweg: 920mm, Quervorschub intermittierend: 750mm/Impuls, Quervorschub kontinuierlich: 5000mm/min, Tisch-Spindelmittenabstand: 1100mm, Magnetplattendimensionen X/Y: 2500mm/1000mm, max. Tischbelastung: 5000kg, Tischgeschwindigkeit: 60m/min, Spindelleistung: 26kW, Schleifscheibendimensionen X/Y/Z: 500mm/100mm/203mm, Schleifscheiben-Drehgeschwindigkeit: 35m/s. Maschinendimensionen X/Y/Z: ca. 8000mm/4000mm/3150mm, Gewicht: ca. 20000kg, Steuerung: Siemens Sinumerik 840 D-Solutionline, Betriebsstunden: ca. 1000h, Zykluszeit: ca. 400h. Inklusive Kühlaggregat Hyfra sigma 13-S, Baujahr: 2014. Der Linearantrieb der X-Achse ist defekt und demontiert. Dokumentation vorhanden. Eine Besichtigung vor Ort ist möglich. Ffjdpfx Agewi Tpkepot

Zustand: sehr gut (gebraucht), Baujahr: 1997, Schleifdurchmesser 80 - 250 mm Schleiflänge 600 mm Spitzenhöhe 175 mm Längsbewegung 750 mm Werkstückdrehzahlen 6 - 600 U/min Schleifspindeldrehzahl 1500 - 3600 U/min Querbewegung - autom. und von Hand 320 mm Steuerung Kelco 80 Gesamtleistungsbedarf kW Maschinengewicht ca. 4,4 t Ffodeu D I Tlepfx Agpot Raumbedarf ca. 3,1 x 2,1 x 2,0 m

Zustand: gebraucht, TECHNISCHE DATEN - Anzahl der Achsen : 9 - Anzahl von Spindeln : 2 HAUPTSPINDEL - Max. Stangendurchmesser : 32 [mm] - Verfahrweg : 310 [mm] - Spindeldrehzahl : 280 - 7.000 [Upm] - Spindelantriebleistung : 7,5 [kW] - Minimum Auflösung C-Achse : 0,01 [Grad] GEGENSPINDEL - Max. Stangendurchmesser : 32 [mm] - Verfahrweg Z : 150 [mm] - Spindeldrehzahl : 280 - 7.000 [Upm] - Spindelantriebleistung : 3,7 [kW] - Minimum Auflösung C-Achse : 0,01 [Grad] - Anzahl von Revolverköpfe : 1 OBERE REVOLVERKOPF - Positionen Anzahl : 10 - Anzahl von motorisierte Positionen : 10 - Angetriebene Werkzeuge Geschwindigkeit : 5.700 [Upm] - Angetriebene Werkzeuge Leistung : 2,8 [kW] BUCHSENHALTER 1 - Positionen Anzahl : 4 - Anzahl von motorisierte Positionen : 3 - Angetriebene Werkzeuge Geschwindigkeit : 6.000 [Upm] ELEKTRISCHE VERSORGUNG Ffsdpouha Eljfx Agpjt - Versorgungsspannung : 200 [V] - Gesamtantrieb : 8 [kVA] GEWICHT UND ABMESSUNGEN - Platzbedarf : 2.645 x 1.403 [mm] - Maschinenhöhe : 1.680 [mm] - Maschinengewicht : 3.880 [kg] ZUBEHÖR - Steuerung : Fanuc 16 iTB - 3-farbige Statuslampe - Teile-Entnahme - Teilebandförder - Späneförderer - Kühlmitteltank - Stangemagazin : IEMCA BOSS 432/32LL - Elektrischen Transformator

Zustand: neuwertig (gebraucht), Baujahr: 2010, Maschinentyp: CNC-Rundschleifmaschine Hersteller: Fritz Studer AG Modell: S22 Ffedpewl Uvkofx Agpet Baujahr: 2010 Steuerung: FANUC 31i-A CNC Maschinenbett: Granitan® S103 Mineralguss Konfiguration: Fester gerader Schleifspindelstock für Außenrundschleifen Automatisierung: Automatisches Beladesystem mit FANUC-Roboterintegration Spitzenweite: 650 mm Spitzenhöhe: 175 mm Max. Werkstückgewicht: 150 kg Max. Werkstücklänge: 700 mm Max. Werkstückdurchmesser: 449 mm Schleifscheibendurchmesser: 610 mm Schleifscheibenbreite: 160 mm Schleifscheibendrehzahl: Bis zu 3.200 U/min Spindelleistung: 15 kW (20,5 PS) Schleifspindelstocktyp: Fest, gerade Verfahrweg X-Achse: 310 mm Verfahrweg Z-Achse: 850 mm Max. Geschwindigkeit X-Achse: 15.000 mm/min Max. Geschwindigkeit Z-Achse: 30.000 mm/min C-Achse: Werkstückspindelstock voll drehbar Programmierschnittstelle: StuderWIN mit FANUC 31i-A Zusätzliche Software: StuderGRIND Automatisierungsschnittstellen: Standardschnittstellen für Lader und Peripheriegeräte Weitere Ausstattung: Rundabrichter, Heidenhain-Maßstäbe, diverse Spannvorrichtungen

Zustand: gebraucht, Baujahr: 2002, Schleifdurchmesser 350 mm Schleiflänge 1000 mm Spitzenhöhe 175 mm Raumbedarf ca. 3,6/3,5 m Fotos von baugleicher Maschine in Spitzenhöhe 225mm Basis: Kellenberger Kel-Varia UR175-1000 Kelco 120 Schleifkopf UR mit T1-T2-T3 Grundausstattung: -T1 500mm Schleifscheibendurchmesser -T2 400mm Schleifscheibendurchmesser -B-Achse stufenlos, hochauflösend -Marposs Messeinrichtung zur Werkzeugvermessung -Aktive Längspositionierung -GAP an T1 und T2 von ELASO berührungslos integriert in die Steuerungsoberfläche -Halbautomatisches Wuchten von ELASO integriert in die Steuerungsoberfläche -Reitstock mit Handrückzug -Werkstückspindelstock MK5 mit Kurzkegelaufmahme DIN 55026 -Innenschleifeinrichtung riemengetrieben Optionen gegen Aufpreis: - neuer Werkstückspindelstock hochgenau mit Torqueantrieb - Innenschleifeinrichtung für Hochfrequenzspindeln Durchmesser 120mm -HF-Innenschleifspindel Fischer MFM-1224/42/31 D-21 -HF-Spindel mit HSK-Aufnahme 24.000 U/min mit integriertem GAP Sensor. (Lieferzeit) -CNC-gesteuerte C-Achse -Unrundschleifen -hydrostatische Gewindespindel in x -neues Hydrostatikaggregat mit nur 1 Pumpe und Druckspeicher somit bessere Energieeffizienz. -Überwachung des Wasseranteils im hydrostatischen Systems -Absaugung Weitere Optionen auf Anfrage möglich Mechanische Überholung: -komplette Maschine nach Kellenberger Messprotokoll überholt -Neue servicefreundliche Kabine -Neulackierung Elektrische Überholung: -Neue moderne CNC-RUNDSCHLEIFMASCHINEN-Steuerung mit BEMA Runschleifoberfläche -Neu aufgebauter Schaltschrank -Neue Antriebstechnik -Austausch sämtlicher elektrischer Leitungen Berus Druckschalter etc. -Neue Absolut-Glasmaßstäbe in x- und z -Neuer Absolut Drehgeber (Bei-B-Achse) Steuerung: Die Schleifsoftware besteht aus einer Basis-Lizenz und diversen Optionen die je nach Ausrüstung der Maschine möglich sind. Software Basis - Aussen-, und Innenpendelschleifen - Aussen-, und Inneneinstechschleifen - Aussen-, und Innenplanpendelschleifen - Aussen-, und Innenplaneinstechschleifen - Aussen-, und Innenkegelpendelschleifen - Aussen-, und Innenradiusschleifen, Radius auf Scheibe abgerichtet Ffodpjuxfucjfx Agpet - Halb-Automatisches Pendelschleifen - Werkstück Nullen - Schleifscheiben Nullen - Vermessen der Abrichtdiamanten - 2 Formdiamanten - 1 Formdiamant oder Abrichtrolle (Abrichtrolle nötig) - Formrolle (Abrichtrolle nötig) - 3 Flachabrichter - Korrekturen - Z-Positionsmessung (Taster nötig) - GAP Antasten (Anschleif-Vorrichtung nötig) OPTIONEN gegen Aufpreis: Software Profil Einstechschleifen: - Aussen-, und Innenprofileinstechschleifen mit Profilscheibe Software Profilschleifen: - Aussen-, und Innenprofilschleifen mit Gerader Scheibe Software Gewindeschleifen: - Ein-, und Mehrgängige Aussen-, und Innengewinde Schleifen mit Gewinde auf der Scheibe abgerichtet. Abrichten von Ein-, und Mehrrillen Scheibe. Flankenwinkel frei wählbar. Software Trapez-Gewindeschleifen: - Zusätzliches Abrichten von Trapezgewinden möglich Aussen-, und Innenunrundeinstechschleifen: - Aussen-, und Innenunrundpendelschleifen Software Unrundschleifen: Voraussetzung für das Unrundschleifen ist eine Ausrüstung der Werkstückachse mit einem hochauflösenden Drehgeber, damit die Achse als C-Achse betrieben werden kann. Das Unrund...

Zustand: gebraucht, Baujahr: 2008, Funktionsfähigkeit: voll funktionsfähig, Messbereich X-Achse: 400 mm, Messbereich Y-Achse: 500 mm, Messbereich Z-Achse: 300 mm, Visio 500 optisch/taktile 3D Messmaschine 453(400 X, 500 Y, 300 Z) Verfahrbereich. Messoftware: PC-DMIS CAD Version 2015 Tasterwechselgarage 6 fach, mit insgesamt 2 Modulen TESASTAR MP Silent PC Big Tower mit WIndows 7 (Alles so installiert das es läuft) Kamera mit optischem Zoom 200 fach mit Auflicht als Ringlicht/Koaxiallicht und Duchlicht(Diascopisch) Ffedeiyymrjpfx Agpot Alles voll funktionsfähig. Y-Achse hat leichte Kratzer. Wurde abgeschliffen. Das beeinträchtigt nicht die Funktion oder Genauigkeit.

Zustand: gut (gebraucht), Baujahr: 1999, Einzelteile von hand kommen nicht. Fodpfxjwbz Tuo Agpjft

Zustand: gebraucht, Baujahr: 2007, Drehdurchmesser 42 / 140 mm Drehlänge 170 mm Steuerung Mitsubishi Meldas Drehzahl 80-8.000 U/min c-Achse 0,001° Revolverkopf (x-fach) 2x 12 (VDI 20) angetrieben Drehzahl 45-4.500 U/min Spindel 1 kW Abgreifstation 42 mm Drehzahl 60-6.000 U/min c-Achse 0,001° Anzahl der gesteuerten Achsen 8 Fjdevyli Espfx Agpeft Spannzangeneinrichtung 48 DIN 6343 . Betriebsstunden 10769 h Späneförderer ja/yes Bj. 2018 Gesamtleistungsbedarf 7,5 / 11 kW Maschinengewicht ca. 3,3 t Raumbedarf ca. 2,4 x 1,6 x 2,2 m CNC-Dreh-, Fraesmaschine CITIZEN BOLEY BE 42, Bj. 2007 Simultanes Arbeiten mit 7 Achsen an Haupt- und Abgreifspindel sehr guter Zustand, Betriebsstunden 21.999h (September 2024) Zubehör: # verschiedene Werkzeughalter: 5x axiale angetriebene Werkzeughalter # Spannzangenfutter für Druckspannzangen Typ 173E. # zusaetzlicher Kuehlmittelkühler # Späneförderer Knoll, Baujahr 2018 Die Boley BE 42 ist ohne Lademagazin. Eine Schnittstelle ist vorhanden. Kompletter Batterienaustausch am 22.12.2025

Zustand: gebraucht, Baujahr: 2012, Technische Details: Fedpfxjvivx Nj Agpeft Drehdurchmesser über Bett: 20 mm Spindeldurchlass: 3-20 mm Drehlänge: 250 mm Steuerung: FANUC 31 i-A Hauptspindeldrehzahl: 10.000 1/min Gegenspindeldrehzahl: 10.000 1/min Hauptspindel-Leistung: 3,7 kW Gegenspindel-Leistung: 2,2 kW Werkzeuganzahl: 35 Maschinengewicht ca.: 3,3 t Raumbedarf ca.: 2,11 x 1,2 x 1,89 m gebr. CNC-Lang-Kurzdreh/Fräszentrum mit B-Achse, Steuerung: Fanuc 31i-A Bearbeitungslänge: max. 250 mm Anzahl gesteuerter Achsen: 7 Achsen und max. 5-Achsen simultan B-Achse: 0°-130° frei programmierbar Stangendurchlass: Ø 3 mm bis max. Ø 20 mm Antriebsleistung Hauptspindel: 3,7 kW Antriebsleistung Gegenspindel: 2,2 kW Drehzahl Hauptspindel: 10.000 U/min Drehzahl Gegenspindel: 10.000 U/min C-Achse: Haupt- und Gegenspindel Anzahl Linearträger: 2 Stück Werkzeuganzahl gesamt: 35 Stück Abmessungen (LxBxH) in mm: 2.110×1.200×1.885 Gewicht: 3.300 kg Umbau von Lang- auf Kurzdrehen Tieflochbohrstationen NAKANISHI Schnelllaufspindel Rückseitenschlitten mit Y-Achse Querbohren Rückseite Späneförderer Feuerlöschanlage FMB Stangenlader Minimag 20, Bj. 2012 ca. 7.200 Betriebsstunden *
