Tischbohrmaschine

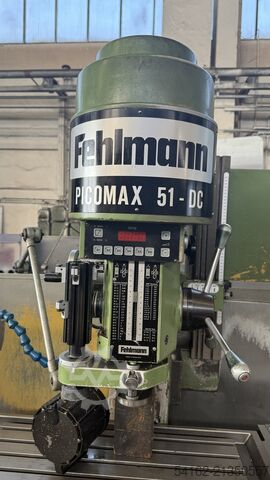

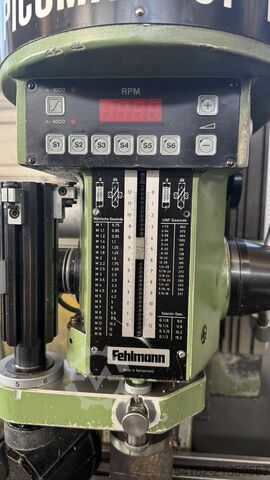

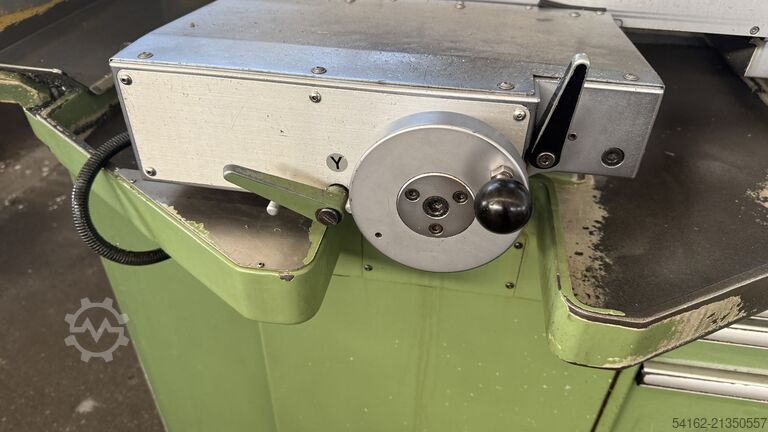

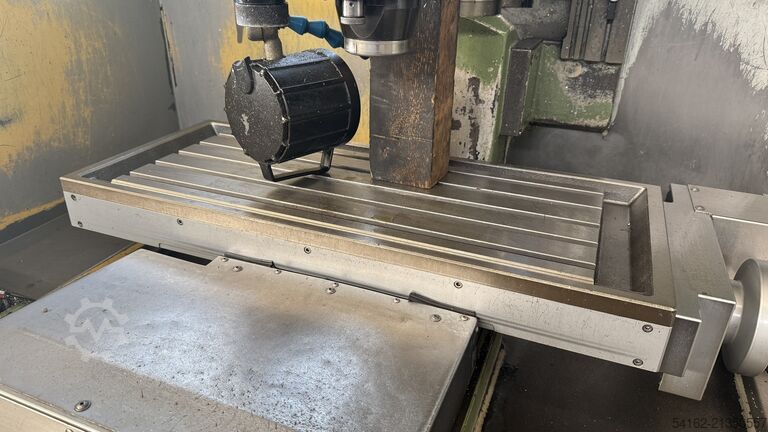

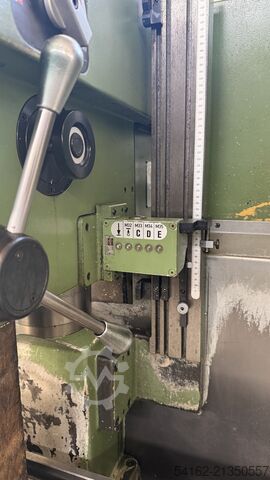

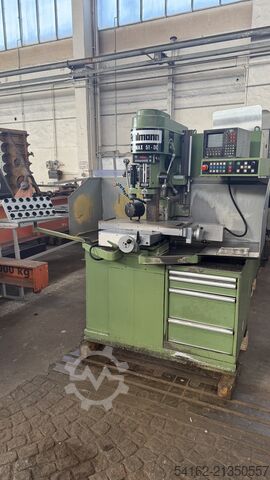

FEHLMANN Picomax 51 DC

Zustand: gut (gebraucht), Baujahr: 1994, Funktionsfähigkeit: voll funktionsfähig, Verfahrweg X-Achse: 450 mm, Verfahrweg Y-Achse: 260 mm, Tischbreite: 770 mm, Tischlänge: 320 mm, Gesamtgewicht: 1’500 kg, Zum Verkauf kommt: 1 Stück gebrauchte Fräse Hersteller: W. Fehlmann AG Maschinenfabrik Typ: 51 DC BJ: 1994 Techn. Daten: Verfahrwege 450 x 260 x 560 mm Tischgröße: 770 x 320mm Hjdpfx Aeynwf Seg Sei Maschine ist in einem sehr gepflegten Zustand und kann gern in unserem Lager in 09599 Freiberg besichtigt werden.

Zustand: neu, Baujahr: 2025, Funktionsfähigkeit: voll funktionsfähig, Tischgröße 800 x 240 mm Arbeitsfläche 730 x 210 mm „T“-Nutgröße auf dem Tisch 14 (M12) Drehzahlbereich 75 – 3200 U/min Bohrkapazität im Guss 45 mm Bohrleistung in Stahl 32 mm Längsbewegungs (X) 560 mm Querbewegungs (Y) 190 mm Vertikaler Verfahrweg (Z) 350 mm Werkzeughalter ISO40/Morze 4 Spindel-Säulen-Abstand 460 mm Abstand zwischen Spindelnase und Tischoberfläche: 445 mm Hodpfxjxz D Npo Ag Sei Spindelhub 120 mm Gesamthöhe der Maschine in obenen Z Position: 1450 mm Die Spindel ist im +/-90 Grad verstellbar Antriebsleistung 1,1/1,5 / 400 V Maschinengewicht 480 kg Abmessungen: 1280 x 960 x 2100 mm Zubehör - Gewindeschneidfunktion - 3-achsiges Anzeigersystem - Y+Z-Achsenabdeckungen - ISO40 Bohrfutteradapter - Eingebauter digitaler Tiefenmesser - Automatischer stufenloser Vorschub und Eilgang auf der X-Achse - Motorisiertes Heben und Senken des Spindelstokes - Halogenlampe - Maschinenfuß aus Guss Die Maschine ist fabrikneue und war nie in Produktion.

Zustand: gut (gebraucht), Baujahr: 2000, Funktionsfähigkeit: voll funktionsfähig, Bohrleistung: 40 mm, Pinolenhub: 200 mm, Pinolendurchmesser: 80 mm, Maschinenausführung • Arbeitstisch 1800 x 600 mm mit 4T-Nuten • Auslegerverfahrweg 1050 mm • Bohrspindel SK 40 mit Werkzeugspanneinrichtung • Stufenlose Drehzahlprogrammierung • Stufenloser Pinolenvorschub über Drehstromservomotor • 2 T-Nuten 18 mm am Maschinenuntergestell hinten • 2 T-Nuten 18 mm am Maschinenuntergestell links • Gewindeschneideinrichtung • Zentralschmierung • Kühlmitteleinrichtung • Maschinenleuchte • CE Kennzeichnung • Schutzeinrichtung • USB Schnittstelle Abmessungen und Verfahrwege Werkzeugaufnahme SK 40 Säulendurchmesser mm 195 Tischabmessung mm 1800 x 600 Anzahl der T-Nuten 4 Abstand der T-Nuten mm 125 Pinolenhub (Z-Achse) mm 200 Säulenhub (W-Achse) mm 410 Abstand Spindelunterkante - min mm 70 Tischoberkante max. mm 680 Abstand Spindelunterkante - min mm 970 Boden max. mm 1580 Bohrradius mm 540 - 1590 Arbeitstischhöhe mm 900 Zerspanungswerte Bohrleistung ins Volle St 60  40 GG 22  50 Gewindeschneiden St 60 M 36 GG 22 M 42 Hauptspindelantrieb AC-Motor, frequenzgesteuert kW 5,5 bei 100 % ED. Drehzahlbereich: min -1 15 - 2800 Drehmoment Nm max. 250 konstant von min -1 15 – 2000 Vorschubantriebe X-Achse - AC - Servo-Motor kW 0,25 Y-Achse - AC - Servo-Motor kW 0,25 Z-Achse - AC - Servo-Motor kW 4,50 W-Achse - AC - Servo-Motor kW 2,50 Eilganggeschwindigkeiten (X/Y/Z): m/min. 7,5 / 7,5 / 5 Eilganggeschwindigkeiten (W): m/min. 3 Vorschübe stufenlos mm/min 5 – 2000 Genauigkeit Positioniergenauigkeit X-,Y-Achse auf 1200 mm mm ± 0,075 Elektrische Daten Betriebsspannung / -frequenz V / Hz 400 / 50 Steuerspannung V 24 Hydraulikaggregat für Klemmung kW 0,75 Gesamtanschlußwert kVA 13,0 Gewicht Danumeric 440 (ohne Verpackung) mit Tisch 1800 x 600 mm kg 2800 CNC - Steuerung Achsen: 4 (X, Y, Z, W), erweiterbar Prozessor: 32-Bit CPU Bildschirm: TFT Flachbildschirm hintergrundbeleuchtet, von allen Seiten gut lesbar, 215 x 160 mm Positions-Angaben: kartesisch oder polar, Maßangaben absolut oder inkremental, Maßeinheit: mm oder inch bzw. in Grad Interpolation: 2 Achsen (X, Y) Technologiedatenbank: Werkzeugverwaltung, Werkzeugvorschläge nach Bearbeitungsart, materialabhängige Schnittdatenvorschläge Werkzeug-Verwaltung: max. 500 Werkzeuge Unterprogrammtechnik: ja Bearbeitungszyklen Standard-Softwareoptionen: Programmieren im Dialog, 38 Nullpunktverschiebungen, Drehen und Spiegeln, Teach-In für X,Y,Z, Wiederstart im Programm mit Wahlfunktionen für gezielten Einstieg Nullpunktermittlung: Zyklen zur Ermittlung von Nullpunkten durch manuelles Antasten des Werkstückes für: - beliebig aufgespannte rechtwinklige Teile - beliebig aufgespannte Rundteile - Vermitteln von Guss- und Brennteilen - Winkellageerfassung bei Rundteilen durch Antasten von Bezugskanten bzw.-flächen Test-Grafik Grafische Anzeige von Bohrbildern Datenschnittstellen USB Hedpfxsu Aa I Sj Ag Ssi

Zustand: gut (gebraucht), Baujahr: 2005, Hurco Bearbeitungszentrum VMX 1 Zustand siehe Bilder Hjdpfsv Nzucox Ag Sei

Zustand: neu, Funktionsfähigkeit: voll funktionsfähig, - Einschnecken Extruder Hedpfx Agerg Ebce Sei - 25/25 LD Schnecke - Motor: 2,2 kW - Breitschlitzdüse adaptiert 1,0 x 120 mm - Mit Kühlwalzen (200 mm breit) - Wickler / Abzug - Steuerung

Zustand: wie neu (Ausstellungsmaschine), Baujahr: 2025, Funktionsfähigkeit: voll funktionsfähig, Diese Entfettungsanlage wird unter Vakuum (Druckwechselverfahren) mit modifizierten Alkohol oder Kohlenwasserstoff betrieben. (Neuanlage) 12 Monate Garantie Sofort Verfügbar ab St Gallen Mit Vakuum-Druckwechselverfahren Anlagenprozess: Spritz- , Tauch-, Ultraschall- , Dampfentfettung inkl. Vakuumtrocknung. Daten: Ultraschall 2*1000 W - 25 kHz Doppel Feinfilter Kammertüre in Panzerglas 2 Tank Anlage Füllmenge 400L Doppelte Destillation Restdestillation Automatischer Ölaustrag 3 Stufen Wasserabscheidung Elektropolierte Kammer für Feinstreinigung Schraubenvakuumpumpe (neuster Generation) Beschickungswagen 2 Stück Waschkörbe MW 7mm und 12mm 12" Touchpanel Vorbereitung für Automatische Beschickung Maximales Korbmass (480 x 320 x 200 h mm) Maximales Beladegewicht 100 kg Anlagenabmessungen 2400 x 2400 x 3300 h Hodpfsqy H H Dex Ag Sei Anlagengewicht (Basisausführung) 2500kg Farbgebung RAL 9003 (weiß) RAL 7021 (schwarz)

Zustand: generalüberholt (gebraucht), Baujahr: 2025, Funktionsfähigkeit: voll funktionsfähig, Maschinen-/Fahrzeugnummer: 7/61, Fabrikationsursprung Schweiz Spannung 380/50/3 Nettogewicht ca. 760 kg. Zollposition 8459.2930 Aussenmasse ca. 1250x1000x1700 mm TECHNISCHE DATEN : ARBEITSBEREICH Bewegungen X und Y 200x200 mm Vertikalhub der Pinole 250 mm Weg des Bohrspindel 70 mm Max durchlass zwischen Tisch und Spindelnase 330 mm Durchlass zwischen Ständer und Spindelzentrum 260 mm Max Bohrkapazität (im Stahl) 10 mm Max Bohrungkapazität 50 mm TISCH Nutzfläche 400x300 mm Nutzlast bis 100 kg Bewegungen X und Y durch motoren Anzahl T-nuten 6 (längs) BOHRKOPF Innenkonus der Bohrspindel Morse 0 Bohrspindeldrehzahl, stufenlos regelbar 150-3000 U/Min Vorschub der Bohrspindel 0,015 mm/U Messungsystem direkt, optisch Messungselemente graduirte masstäber, teil.1mm Ablese bildschirm Verschiebung des Nullpunkts ja Direktablese 0,001 mm Hsdpfjd Amgkex Ag Sji Garantierte Posizionierpräzision 0,002 mm Installierte Leistung 1,2 kW irrtum oder versehen vorbehalten sind die technischen daten ihnen freibleibend gegeben Inventar Nr.2160006, Maschine ausgerüstet mit : 1 Rundtisch Ø 220 mit optische messung 1 Zentriermikroskop mit Dreipunktaufhängung, Vergrösserung 40x, Beleuchtung 1 Zentrieranlage mit Zifferblattkomparator Kap. 3 mm. MK0 1 Zentrierspitze MK0 1 Abtaster mit Federspitze MK0 1 Körner MK0 1 Futter zu Zentrierborer MK0 1 Selbstklemmened Bohrfutter 0-5 mm., MK0 1 Ausbohrungkopf Typ 0, Kap. 0.5-30 mm., MK0 1 Nivellierfuss mit 2 Rund Nivellierungssupporte

Zustand: neu, Universalfraesmaschine Hedpfx Ajbnfxuog Ssi Fabrikat: OPTimill Modell: MT 50 Art.-Nr.: 3336005 Zustand: Neumaschine Verfahrwege: - X-Achse 580 mm - Y-Achse 200 mm - Z-Achse 340 mm seriemaessig ausgestattet mit: - 3-A-Digitalanzeige DPA 31 PLUS - Automatischer Vorschub in X-Achse - Fraesdorn lang 16 mm - Fraesdorn lang 22 mm - Bohrfutteraufnahme B 18 - Zahnkranzbohrfutter 3-16 mm/B 18 - Reduzierhuelse MK 2 mit Austreibschlitz - Reduzierhuelse MK 3 mit Austreibschlitz - Maschinenleuchte - Kuehlmitteleinrichtung - Bedienwerkzeug - Bedienungsanleitung

Zustand: gebraucht, Baujahr: 2011, Technische Details x-Weg 660 mm y-Weg 355 mm z-Weg 455 mm Steuerung WinMax Hauptspindel: Max. Drehzahl 10.000 min/-1 Antriebsleistung - Hauptspindel 11 kW Werkzeugaufnahme SK 40 Arbeitstisch: Tischaufspannfläche 760 x 355 mm Werkzeugwechsler: Anzahl der Werkzeugplätze 20 pos. Werkzeugaufnahme SK 40 Gesamtleistungsbedarf 14 kW Maschinengewicht ca. 3,5 t Raumbedarf ca. 3,5 x 3,0 x 2,6 m Hsdpfx Agoxpwy Dj Sji Spähneschnecke

Zustand: generalüberholt (gebraucht), Baujahr: 1988, - 2022 generalüberholt - Heidenhain TNC320 CNC-Steuerung - CNC- oder manuelle Steuerung möglich - Verschiebbarer Vertikalfräskopf mit ausfahrbarer Spindel - Gegenlager für lange Fräsdorne - hydraulische Werkzeugspannung - automatisches Schaltgetriebe - automatische Klemmungen in der X-, Y- und Z-Achse - automatische Zentralschmierung - Kühlmitteleinrichtung - direkte Wegmessung - Kollisionschutzkupplung in der Y- und Z-Achse - Baujahr 1988 - inkl. Werkzeugaufnahmen, Bohr-/Fräswerkzeuge & Werkzeugwagen Spezifikationen Arbeitsbereich: - X-Achse (längs): 485 mm - Y-Achse (Quer): 385 mm - Z-Achse (vertikal): 380 mm - Pinolenhub (vertikal): 80 mm - Vertikal-Fräskopf manuell auf Spindelbock verschiebbar: 150 mm Hauptantrieb: - Polumschaltbarer Drehstrom-Bremsmotor: Schaltgetriebe mit Rechts-/Linkslauf - Leistung: 3,7 / 4,4 kW - Arbeitsspindel-Drehzahlen: 63 - 3150 U/min (18 Stufen) - Stufensprung: 1,25 - Werkzeugaufnahme: SK40 (M16) - Werkzeugspannung: Tellerfederpaket - Werkzeugentspannung: hydraulisch Vorschubantrieb: - X-Achse: 1 Gleichstrommotor - Y- & Z-Achse: 1 Gleichstrommotor - Kugelrollspindeln: alle Achsen - Vorschubgeschwindigkeit: 2 - 3000 mm/min (programmierbar) - Eilgang X-/Y-/Z-Achse: 3000 mm/min Tischschlitten: - T-Nuten Anzahl: 4 Hedjwhk Ubepfx Ag Ssi - T-Nuten Breite: 14H7 mm - T-Nuten Abstand: 63 mm - Zulässige Belastung: ca. 600 kg Installation: - Flächenbedarf (mit Sicherheitsbereich): ca. 2300 x 2500 mm - Maschinengewicht inkl. Vertikalfräskopf und Winkeltisch: ca. 1830 kg - Betriebsspannung: 400 V - Gesamtanschlusswert: 12,5 kVA - Bodenbelastung: 3000 kg/m²
