Portal - Bearbeitungszentrum

DROOP + REIN TFS 22 40 DT D40 P

x-Achse 10.100 (2x 5.000) mm
y-Achse 3.000 mm
z-Achse 1.500 mm
Steuerung Sinumerik 840 D Siemens
Durchgang zwischen den Ständern max. 3.000 mm
Durchgangshöhe max. 1.950 mm
Abstand Spindelmitte bis Tisch max. 1.800 mm
Abstand Spindelnase und Tisch 1.350 / 1.500 mm
Typ P 8005020/00-4
Drehzahlbereich - Hauptspindel max. 18.000 min/-1
Antriebsleistung - Hauptspindel 20 kW
Max. Drehmoment 48 Nm
Werkzeugaufnahme HSK-A63 DIN 69063
Spindelverlängerung 450 mm
schwenkbar B: +110° / -10 °
drehbar C: +/- 200 °
Typ P 8002320/00-4
Drehzahlbereich - Hauptspindel 20 - 5.000 min/-1
Antriebsleistung - Hauptspindel 40 kW
Max. Drehmoment 1.100 Nm
Codpfovy Ihdjx Af Hehc
Werkzeugaufnahme HSK-A100 DIN 69063
Spindelverlängerung 300 mm
schwenkbar B: +110° / -10 °
drehbar C: +/- 200 °
Tischaufspannfläche 4.000 x 2.200 (2x) mm
max. Tischbelastung 12 / 20 t
Höhe über Flur 700 mm
Anzahl der T-Nuten 11 + 19
T-Nuten - Breite 28H7 mm
T-Nuten - Abstand 200 mm
Anzahl der Werkzeugplätze 327 pos.
Anzahl der Werkzeugplätze HSK A63: 156 pos.
Anzahl der Werkzeugplätze HSK A100: 171 pos.
max. Werkzeugdurchmesser HSK A63: 52 mm
max. Werkzeuglänge HSK A63: 250 / 500 mm
max. Werkzeuggewicht HSK A63: 5,0 kg
max. Werkzeugdurchmesser HSK A100: 315 mm
max. Werkzeuglänge HSK A100: 500 / 800 mm
max. Werkzeuggewicht HSK A100: 40,0 kg
Vorschubgeschwindigkeit X: max. 30.000 mm/min
Vorschubgeschwindigkeit Y/Z: max. 40.000 mm/min
Vorschubgeschwindigkeit B: 3.600 °/min
Vorschubgeschwindigkeit C: 2.160 °/min
Beschleunigung X: max. 1,5 m/s²
Beschleunigung Y/Z: max. 3,2 m/s²
x-Achse 10.100 (2x 5.000) mm
y-Achse 3.000 mm
z-Achse 1.500 mm
b-Achse +110° / -10 °
c-Achse +/- 200 °
Gesamtleistungsbedarf 150 kVA
Raumbedarf ca. 25,0 x 12,0 x 7,0 m

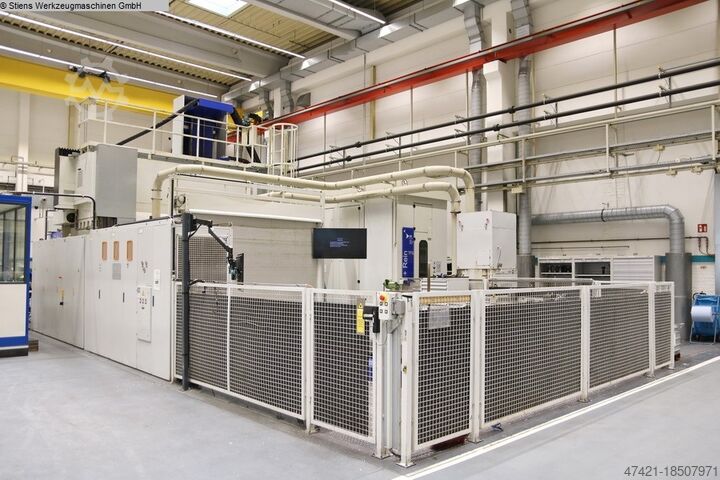

5-Achsen Portal-Gross-Bearbeitungszentrum
DROOP + REIN - TFS 22 40 DT D40 P

- zwei Fräsköpfe
- ca. 4.000 Betriebsstunden

- X-Achse 10.000mm (gekoppelt) / 2x 5.000mm (Einzeltisch)
- 3 Achsen simultan (X, Y, Z)
- 2 Positionierachsen (B, C)

- Werkzeuge nach Absprache
