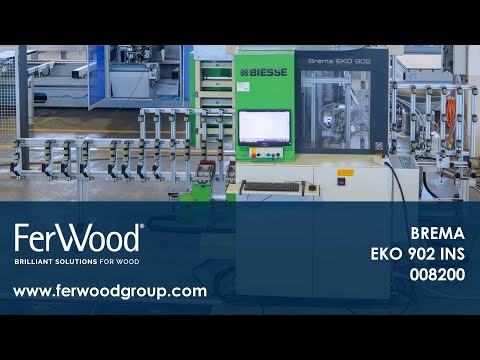

Vertikale CNC-Bohrmaschine

BREMA EKO 902 INS

Zustand: gebraucht, Baujahr: 2016, TECHNISCHE DATEN ACHSEN Max. Werkstückabmessungen X-Y-Z mm 3050 x 800 x 50 Min. Werkstückabmessungen X-Y-Z mm 300 x 90 x 10 Arbeitsbereich Bohren/Nuten mm 0 x 800/0 x 800 Hub der X Achse mm 750 Max. Verfahrgeschwindigkeit der X-Y Achsen m/min 25 BOHRAGGREGAT Vertikalspindeln Anzahl 7 (4X-4Y eine davon gemeinsam) Horizontalspindeln (entlang der Y-Achse) Anzahl 2 (1+1) Horizontalspindeln (entlang der X-Achse) Anzahl 1 Feste Nutsäge (Richtung) X Durchmesser der Nutsäge mm 100 Max. Stärke der Nutsäge mm 5 Motorleistung kW (PS) 1,5 (2) Spindeldrehzahl U/min 3350 Drehzahl der Nutsäge U/min 4300 INSTALLATION Stromzufuhr V (Hz) 380 / 400 (50 / 60) Installierte Leistung KVA 4,5 Druckluftbedarf bar 6 Druckluftverbrauch Nl/cycle 90 Absaugbedarf m3 / h 1200 Absaugluftgeschwindigkeit m / sec 20 Absaugstutzendurchmesser mm 80+80 F10L Bohraggregat Beinhaltet: - 7 unabhängige Vertikalspindeln - Bohreraufnahme D10 mm - Abstand zwischen den Spindeln 32 mm - 2 horizontale Bohrköpfe, 1 in X Richtung mit einem Bohrer, 1 doppelter Bohrkopf in Y Richtung (1 + 1 Bohreraufnahme D10 mm) - Drehzahl 3350 U/min - 1 integriertes Sägeaggregat in X (max. Durchmesser 100 mm) - Sägeblattdrehzahl 4300 U/min - Motorleistung 1,5 kW - vertikaler pneumatischer Laufweg pro Spindel 70 mm - horizontaler pneumatischer Laufweg des Bohraggregats Positionierung des Werkstücks und Antrieb des ArbeitsaggregatsEin CNC-gesteuerter Sauger spannt das Werkstück und positioniert es während der Bearbeitung auf sequentielle Weise unter dem Arbeitsaggregat. Die Bewegung in X und Y Achse erfolgt auf THK Führungen mit Übertragung auf verstärkten gezahnten Bewegung in Z Achse erfolgt pneumatisch auf "Ball-bushing" Führungen mit Positionierung auf Anschlag einstellbar über die Positionierung der Arbeitsaggregate erfolgt über Technologie und Antriebe mit Gleichstrommotoren. CNC-STEUERUNG Die Steuerung wurde speziell entwickelt für den Einsatz in Bohr- und Fräsmaschinen. CN - 7" Farbbildschirm mit Touchscreen Funktion - Alphanumerische Tastatur - Selbstdiagnose und eventuell auftretender Fehlermeldungen oder Störungen, in der Sprache des Bedieners Programmierung - Programmierung über die CN - automatische Optimierung der Bohroperationen - Möglichkeit von Platten-Nullpunkt-Verschiebung - Möglichkeit von Speicherung und Import von Bohrprogramme über USB Dongel - Möglichkeit von Import von Bohrprogramme aus CAD-CAM Außensoftware Konfiguration - Benutzeroberfläche in der gleichen Sprache der Gebrauchsanleitungen Graphikdarstellung der Aggregatekonfiguration Vakuumsauger "B-Power Vakuumsauger mit verdoppeltem Vakuumanschluss, zu empfehlen bei besonders porösen Platten (z.B. MDF light). Maschinenbedienoberfläche Software Xilog Maestro USB Hardware- und Software- Voraussetzungen: - Betriebssystem: Windows XP Professional (SP2), Windows Vista oder Windows 7 - Prozessor: Intel kompatibel, 2GHz Min; Multicore Prozessor empfehlenswert - Speicherkapazität: 1GB Min., empfehlenswert 2GB - freier Speicherplatz: 5GB - Graphikkarte: Kompatibel OpenGL (Das Code beinhaltet eine DVD für die Installation und einen USB Schlüssel) Xilog Maestro Merkmale Programmierung - parametrische, graphische Programmierung - unterstüzte Programmierung mit Grafik- und Syntaxhilfen für Bohren operationen - Möglichkeit, Bearbeitungsmakro zu erzeugen und speichern Integrierte Zusatzfunktionen - Selbstdiagnose und eventuell auftretender Fehlermeldungen oder Störungen, in der Sprache des Bedieners - Benutzeroberfläche in Kjdovvi I Rspfx Advsll

Zustand: gebraucht, Baujahr: 2022, Betriebsstunden: 400 h, Gesamtlänge: 80’000 mm, Gesamthöhe: 20’000 mm, Gesamtbreite: 24’000 mm, Gewicht: 5.000 kg Preis: Auf Anfrage Homag Sawteq B-130 Baujahr: 2022 Seriennummer: Spezifikationen: 3200 mm Schnittbreite und -länge, 65 mm Sägeblattüberstand Programmierschiebergeschwindigkeit vorwärts: 25 m/min Programmierschiebergeschwindigkeit rückwärts: 60 m/min Spannvorrichtungen: 50, 250, 450, 1200, 2000, 2700 mm 4 manuelle Kappanschläge Sägewagengeschwindigkeit: 60 m/min Hauptsägemotor: 7,5 kW Vorritzsägeaggregat Intelliguide optische LED-Unterstützung 1 Lufttisch 2100 x 650 mm mit Rollenelement Kjdjwu E Euspfx Advjll 2 Lufttische 1800 x 650 mm mit Rollenelementen 21,5-Zoll-Touchscreen CAD Plan 4 Optimierungssoftware - Baujahr: 2022 - Dokumentation verfügbar: Ja - CE-Kennzeichnung vorhanden: Ja - CE-Zertifikat vorhanden: Nein - Seriennummer: - Betriebsstunden: 400 - Leistung Hauptmotor [kW]: 7.5 - Steuerung: CADmatic 5 - Software: CADPlan 4  - Sägeblatt-Bohrungsdurchmesser [mm]: 60 - Max. Sägeblattdurchmesser [mm]: 310 - Max. Schnittlänge [mm]: 3200 - Max. Schnittbreite [mm]: 3200 - Optionen: Voorritser, Optimalisatieprogramma - Vorschubgeschwindigkeit: - └ Max. Durchlaufgeschwindigkeit [m/min]: 60 - Vorritzsäge: - └ Vorritzer-Bohrungsdurchmesser [mm]: 45 - └ Vorritzer-Sägeblattdurchmesser [mm]: 150 - Transportmaße: 80000mm x 24000mm x 20000mm (l x b x h) - Transportgewicht [kg]: 5000kg Finanzielle Informationen Mehrwertsteuer: Der angegebene Preis versteht sich zzgl. Mehrwertsteuer Mehrwertsteuer/Differenzbesteuerung: Mehrwertsteuer abzugsfähig für Unternehmer Lieferung und Inzahlungnahme jederzeit möglich für alles aus dem Industriebereich Glenn Smeets

Zustand: gebraucht, Maschinen-/Fahrzeugnummer: 008337, Arbeitsbereich Achse X: 3060 mm Arbeitsbereich Achse Y: 1260 mm Kljdpfsx A Tlpsx Advel Arbeitsebene: Mit Vakuum-Konsolenauflagen Leistung Haupt-Spindel: 12 KW Anz. kontrollierte Achsen: 4 Achsen Anzahl Bohrspindeln: 21 Anzahl Werkzeugplätze: 10

Baujahr: 2010, Zustand: gut (gebraucht), CNC BIESSE BREMA EKO 902 GEBRAUCHT CNC EINSATZ TECHNISCHE DETAILS: 3-ACHSEN CNC-BEARBEITUNGSZENTRUM (X-Y-Z) - Integrierter Schutz des Arbeitskopfes und des Arbeitsbereichs an der Maschine. - Numerische Steuerung (Steuerung) mit BIESSE Works Software auf Windows. - Vertikale Positionierung der Paneele, mit N. 2 Paneelverriegelungsklammern. - Plattenvorschub (in Richtung der X-Achse, auf der unteren Auflage mit Gummirädern), Bewegung (in Richtung der X-Achse) der Platten-/Plattenklemmen. Klsdpfx Aohknbredvol ABMESSUNGEN DER PALETTEN (ARBEITSMASSE): - Länge Min mm 160 / Max mm 3200 - Breite Min mm 35 / Max mm 900 - Wartezeit Min mm 8 / Max mm 80 ARBEITSGRUPPEN: - Nr. 1 Spindel (Elektrospindel) vertikal ER32 (KW 4,5) mit Reversierung (bis zu 18000 RPM). - Nr. 1 Kreissäge (für Nuten) Durchmesser mm 120 (feste X-Achse) - Nr. 13 Unabhängige Vertikalspindeln zum Bohren (6 in X-Achse + 7 in Y-Achse) - Nr. 8 Unabhängige horizontale Spindeln zum Bohren (3+3 in der X-Achse und 1+1 in der Y-Achse) - Nr. 1 Scharnierbohrkopf-Baugruppe - Installierte Gesamtleistung 20 KW BEIDSEITIG AUTOMATISCHE DÜBELEINTREIBEINHEIT MIT DRUCKPUMPE ZUM LEIMAUFTRAG.

Zustand: gebraucht, Maschinen-/Fahrzeugnummer: 007361, Arbeitsbereich Achse X: 3050 mm Arbeitsbereich Achse Y: 850 mm Leistung Haupt-Spindel: 9 KW Anz. kontrollierte Achsen: 3 Achsen Anzahl Bohrspindeln: 19 Anzahl Werkzeugplätze: 3 Klsdpfx Aex A Tibsdvol

Zustand: gut (gebraucht), CNC Bearbeitungszentrum WEEKE OPTIMAT BHX 500 Inkl. Materialaufgabe ,,IgeL-ROBOT“ Bearbeitungssupport unten Bearbeitungssupport oben Werkstücklänge: min. 250 - max.2500 mm Werkstückbreite: min. 70 - max.1000 mm Werkstückdicke: min. 4 mm – max. 80 mm Ksdpfxotd Uufs Advjll Werkstückstapelung: max 2 Stück Vektorgeschwindigkeit: X- Achse Spannzangen = 138 m/min; Y-Achse = 80 m/min; Z- Achse = 50 m/min Bestückung: VERTIKALES BOHRAGGREGAT 2 V 21 HIGH SPEED 7500 HORIZONTALES BOHRAGGREGAT 2H4X/ 2Y NUTSÄGEAGGREGAT N2 X-Y 90 FRÄSAGGREGAT F2-ETP- 6 KW Barcodeleser Fabr.: Datalogic Materialaufgabe ,,IGEL-ROBOT“ .

Zustand: gebraucht, Baujahr: 2011, Grundmaschine M800 X5 TV 1 BEARBEITUNGSFELD X: 5.020mm Y: 1.830 mm Z : 675 mm Durchlasshöhe : 300mm (ab 50mm Saugerhöhe) MASCHINENSTRUKTUR Die Basisstruktur ist eine monolitische Konstruktion aus dickwandigem Stahl. Sie ist durch eingeschweißte Teile über das gesamte Maschinenbett versteift und dadurch extrem stabil. Die verwendete Tischform, mit einer großen Basis, ist das Geheimnis um dauerhafte Präzision und Stabilität zu gewährleisten. Das Layout der Maschine erlaubt dem Benutzer einen optimalen Arbeitsablauf trotz einem Minimum an Platzanforderung. Der mobile Portalträger ist aus einem soliden Monoblock gebaut. Er wird in X-Richtung auf prismatischen geschliffenen Führungen über Kugelumlaufschlitten positioniert. Auf diesem mobilen Aggregatsträger ist das Arbeitsaggregat wiederum auf prismatischen, geschliffenen Führungen und dem Kugelumlaufschlitten befestigt. ACHSENBEWEGUNG Die Verschiebung aller Achsen erfolgt auf Prismen-Linearführungen mit großem Querschnitt und Kugelumlaufschuhen mit großer Auflagefläche, die ein optimales Gleiten auch bei höchsten Geschwindigkeiten und Beschleunigungen sicherstellen. Die präzise und schnelle Positionierung des beweglichen Portals (X-Achse) erfolgt durch Ritzel und Zahnstange mit schrägen Zähnen. Kugelumlaufschrauben mit großem Querschnitt gewährleisten die genaue Positionierung der Arbeitseinheit entlang des beweglichen Portals (Y- und Z-Achse). Die perfekte mechanische Dynamik und die maximale Positioniergenauigkeit werden von den qualitativ hochwertigen Antrieben und Bürstenlosen Motoren gesteuert. Max. Achsgeschwindigkeiten: · X- Achse = 90 m/min · Y- Achse = 90 m/min · Z- Achse = 30 m/min Sicherheitsvorrichtung mit Bumper und Lichtschranke 1 Um den beweglichen Ständer sind Bumpers mit Sensoren eingerichtet und vor der Maschine ist ein Lichtschrankensystem eingebaut. Wenn der Bediener in die aktive Zone einläuft wird die Achsgeschwindigkeit der X-Achse auf einem niedrigeren Wert von 25 m/min reduziert, ohne dass die Maschine stoppt. Das System ermöglicht das Auflegen von Werkstücken, während der Bearbeitung im Pendelverfahren, ohne die nachteilige Einschränkung der Zutrittsbereiche, wie bei Trittmattensystemen. Dies verhindert ungewollte Unterbrechungen des Bearbeitungszyklus und ermöglicht mehrer Freiheit der Bewegungen um den Arbeitstisch. CE Bescheinigung für das Sicherheitssystem 1 Sicherheitsschutzgitter 1 Schutzgitter seitlich und hinten Aut. Zentralschmierung über die CNC-Steuerung geregelt 1 Die Schmierung der X- Y und Z-Achsen über CNC-Steuerung; in regelmäßigen Abständen geregelt, ohne manuelle Eingriffe an der Maschine. Zentraler Absaugstutzen 1 Alle einzelnen Absaugstutzen der Bearbeitungsaggregate, werden in einem Zentralstutzen zusammengeführt. Innerhalb des Stutzens gibt es verschiedene Schieberklappen, die über die NC- Steuerung gesteuert werden. Auf diese Weise wird die benötigte Absaugluftleistung reduziert. Spänetransportband 1 Maxi - 5 Achs Elektrospindel 11 kW HSK-63 "Prisma K 1 5 Achselektrospindel mit Leitung von 11 kW bei 20.000 1/min im S1 (100% ED) Drehzahl: max. 20.000 1/min Drehrichtung links/ rechts Flüssigkeitskühlung Werkzeugschnittstelle HSK 63F Inverter 18 kW stufenlos gleichmäßige Leistungsabgabe Max. Drehung B-Achse = 200° (+-100°) C-Achse = 650° Dank den nicht orthogonalen Achsen ist es möglich, komplexe horizontale Positionierungen auf geringen Arbeitsraum aus zu führen. Dieses erlaubt die Bearbeitung von komplexen Geometrien ohne die Gefahr der Kollis Ksdpfx Adoxy Tmnsvsll

Zustand: gebraucht, Maschinen-/Fahrzeugnummer: 007565, Arbeitsbereich Achse X: 3200 mm Arbeitsbereich Achse Y: 900 mm Leistung Haupt-Spindel: 4.5 KW Klodpjwucllefx Advsl Anz. kontrollierte Achsen: 3 Achsen Anzahl Bohrspindeln: 16

Zustand: gebraucht, Maschinen-/Fahrzeugnummer: 005910, Arbeitsbereich Achse X: 2500 mm Arbeitsbereich Achse Y: 1300 mm Leistung Haupt-Spindel: 6 KW Anz. kontrollierte Achsen: 3 Achsen Anzahl Bohrspindeln: 84 Klodpfxowuckho Advel

Zustand: gebraucht, Baujahr: 2012, Automatisches CNC-Bearbeitungszentrum zum effizienten und präzisen Bohren und Fräsen von Plattenmöbelkomponenten hölzern Numerische Steuerung PC 85 - Software woodWOP 6 Sicherheitskabine für den Arbeitskopf N. 2 Klemmen zum Blockieren und Bewegen des Werkstücks während der Bearbeitung Ladebank durch Luftschleiertisch Mindestabmessungen des Teils (X - Y - Z) mm 250 x 100 x 8 (2 x 4 mm) Maximale Abmessungen des Werkstücks (X - Y - Z) mm 3000 x 1000 (optional 1300 mm) x 80 (2 x 40 mm) Möglichkeit der gleichzeitigen Bearbeitung von zwei Platten N. 2 Arbeitsköpfe (einer unten und einer oben) wie folgt zusammengesetzt: * Oberer vertikaler Arbeitskopf N. 1 vertikale Elektrospindel ETP-6 (Leistung Kw 6) N. 1 Nutsäge (90° auf der X-Y-Achse) dia. 125mm N. 32 vertikale Bohrspindeln (Leistung Kw 2,7) N. 10 horizontale Bohrspindeln (8 in X + 2 in Y) * Unterer vertikaler Arbeitskopf N. 1 vertikale Elektrospindel ETP-6 (Leistung Kw 6) N. 1 Nutsäge (90° auf der X-Y-Achse) dia. 125mm N. 32 vertikale Bohrspindeln (Leistung Kw 2,7) N. 10 horizontale Bohrspindeln (8 in X + 2 in Y) Abtransport der Platte (Platten) durch motorisierte Bandrollenbahn Sicherheitssystem mit umlaufenden Gittern und vorderen Sicherheitsmatten Klodjvz A E Tepfx Advol
