5-Achs-Bearbeitungszentrum

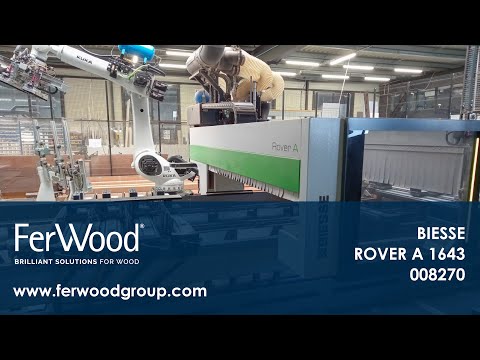

BIESSE ROVER A 1643

Zustand: gebraucht, Baujahr: 2017, Die BIESSE ROVER A 1643 EDGE ist ein umfangreich ausgestattetes CNC-Bearbeitungszentrum mit 5-Achs-Bearbeitungskopf und integriertem Kantenverleimteil. Arbeitsbereich X-Achse: 4.320 mm Pendelbearbeitung in X: 1.620 mm Arbeitsbereich Y-Achse: ca. 1.580-1.660 mm Verfahrweg Z-Achse: 180 mm Kantenanleimung Arbeitsbereich X-Achse: 3.300 mm Arbeitsbereich Y-Achse: 1.540 mm Maximale Beladebreite in Y: 1.900 mm, erweiterbar auf bis zu 2.100 mm 5-Achs-Einheit 5-Achs-Bearbeitungskopf C-Achse: kontinuierliche 360 -Rotation B-Achse: kontinuierliche 360 -Rotation Drehzahl B-Achse: 18 U/min Drehzahl C-Achse: 18 U/min Maximale Spindeldrehzahl: 24.000 U/min Leistung 11 kW im S1-Betrieb 13 kW im S6-Betrieb Weitere Merkmale Maximaler Hinterschnittwinkel: -10 Kollisionsüberwachung für die 5-Achs-Einheit Vorbereitet für den Einsatz von Aggregaten an der 5-Achs-Einheit Arbeitstisch und Spannsystem ATS-Arbeitstisch 8 Auflagebalken 32 verfahrbare Konsolen 32 pneumatische Vakuumsauger Vakuumsauger in 15 -Schritten verstellbar Pneumatiksystem in 2 Arbeitszonen entlang der X-Achse unterteilt Vakuumsystem Vakuumpumpenleistung: 250 m³/h Zusätzliche Ausstattung 6 Hubbalken für einfacheres Be- und Entladen 28 Sensoren zur Erkennung abgesenkter Anschläge Anschläge und Positionierung 8 hintere Anschläge 8 mittlere Anschläge 4 Seitenanschläge (2 links + 2 rechts) 2 zusätzliche Seitenanschläge 4 abnehmbare Mittelanschläge (2 links + 2 rechts) 2 zusätzliche Mittelanschläge Pneumatische Positionierung und Absenkung der Anschläge Bohraggregat BH 24L-Bohrkopf 13 unabhängige Vertikalspindeln 5 unabhängige Horizontalspindeln Nutensäge 120 mm Maximale Nuttiefe: 25 mm Programmierbare Spindeldrehzahl bis 6.000 U/min Werkzeugwechsler 16-fach-Rundmagazin Auf dem X-Achs-Wagen montiert Für Werkzeuge und Aggregate Kapazitäten Maximales Werkzeug-/Aggregatgewicht: 7,5 kg Maximale Gesamtbelastung des Magazins: 55 kg Kantenanleimaggregat GU60A-Kantenanleimaggregat Für Werkstücke bis 60 mm Dicke Kantenanleimgeschwindigkeit bis 20 m/min Doppeltes Andruckrollensystem Leimbecken mit Schmelzklebstoffsystem (Hotmelt) Kantenheizlampe, 600 W NC-gesteuertes Kantenzuführsystem Automatischer Kantenbeschnitt Sensor für geschlossene geometrische Formen Zubehör für die Kantenbearbeitung Kantenmagazin 2-Rollen-Kantenmagazin auf dem X-Achs-Wagen montiert Maximaler Rollendurchmesser: 800 mm Maximale Kantenhöhe: 65 mm Weitere Aggregate Eckenrundungswerkzeug 85 mm, HSK F63 Sägeaggregat HSK F63 für Schnitte und Nuten Maximaler Sägeblattdurchmesser: 215 mm Maximale Sägedrehzahl: 8.400 U/min Njdpfozuwyzjx Ac Iswk Maximale Schnitttiefe mit 215-mm-Sägeblatt: 68 mm Nachbearbeitung Kombinierte Leimfugen- und Kantenziehklingenaggregate Werkzeugsätze für unterschiedliche Kantenstärken Software bSolid Basismodul 2D-CAD-Umgebung Import von DXF-, CIX- und BPP-Dateien 3D-Maschinensimulation Werkzeugverwaltung Verwaltung der 5-Achs-Bearbeitung durch Positionierung Assistentengestützte Programmerstellung

Zustand: neu, Maschinen-/Fahrzeugnummer: 1000007776, STEUERUNGSSYSTEM • Numerische Steuerung auf PC-Basis • Software bSolid • Modul CAD-CAM 3D – 3-Achsen-Bearbeitungsmodul – Modul bEdge TECHNISCHE MERKMALE • Nutzbarer Arbeitsbereich (X-Y-Z): ca. 4.320 x 1.600 x 200 mm • Nutzbarer Arbeitsbereich für Kantenanleimen (X–Y): ca. 3.300 x 1.500 x 60 mm PLATTENAUFLAGEBEREICH • 2 unabhängige Arbeitsbereiche in "X" • 10 Arbeitstische SA (Set-Up Assistant) zur Plattenauflage mit manueller Positionierung, Positions- und Richtungsanzeige über Leuchtanzeige; 32 Schienen • 8 Hebestangen zur Beschickungserleichterung • 28 Anschläge (8 Hinteranschläge, 8 Mittelanschläge bei 670 mm, 6 Seitenanschläge, 6 Zentralanschläge), jeweils mit Absenksensor zur Überprüfung • 1 Vakuumpumpe 100 m³/h BOHR-/SÄGEAGGREGAT Nwjdpfxjw Nip Sj Ac Isk • 1 zusätzliches "Z"-POD für rückwärtiges Bearbeitungsaggregat • 1 Bohrkopf BH 24 L NUT- UND FRÄSAGGREGAT • 1 Elektromotor-Spindel 13,2 kW (17,7 PS), Spannsystem HSK F63, luftgekühlt, mit 360° Bearbeitungseinheit und Getriebe (C-Achsen-Drehmoment) • 1 Blassystem mit 4 Düsen • 1 Revolver-Werkzeugwechsler mit 16 Plätzen im "X"-POD KANTENANLEIMEINHEIT • Edgebander GU60L für EVA- und PUR-Klebstoff, komplett mit: – Klebstoffwanne für EVA + Klebstoffwanne für PUR – Vorheizgerät für EVA-Kleber – Doppel-Andruckwalze für Innenradien bis 30 mm; Sensor für geschlossene Ringfugen • 1 Kantenmagazin für 2 Rollen im "X"-POD • 1 Kantenmagazin für 2 Rollen außerhalb der Maschine • 1 Gebläse zur Plattenreinigung vor dem Kantenanleimen • 1 Reinigungsstation für Kantentrimmaaggregate • 1 HSK F63 Aggregat für Sägeblattdurchmesser max. 215 mm • 1 Kombiniertes Vorschneid-/Kantenabzieh-/Leimabziehaggregat EF60A • 1 Werkzeug für Kantenrundung und Stirnkantentrimmung • 1 Kit für schmale Platten 10–60 mm (Kante max. 2 mm) und 12–60 mm (Kante max. 3 mm) VORRICHTUNGEN UND ZUBEHÖR • Automatisches Schmiersystem • System zur Absaugung von Holzresten (Spänen) NORMEN UND SICHERHEITSOPTIONEN • Kopie der ursprünglichen EG-Konformitätserklärung • Bumper sowie doppelte vordere und hintere Lichtschranken-Barrien
