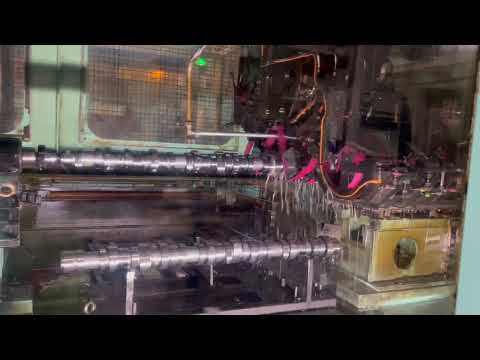

Nockenwellenschleifmaschine

Supfina 721-1

Ausstattung:

Zentrale Schmierung
Maschinenspülung
Kühlmittel-Filteranlage
480 V, 60 Hz Elektrik
Reitstock mit Zentrierung
Pinnockel mit Zentrierung
Automatische Werkstückbeladung
Hydrauliksystem
Pneumatiksystem
Zentrale Schmierung
Kühlmittel-Filteranlage

Spezifikationen:

Arbeitsbereich der Maschine:
-Zentrierbreite: 600 - 1250 mm
-Maximaler Werkstückdurchmesser: 320 mm
-Oszillationshub: +/- 1 mm in Bezug auf die Oszillationsfrequenz
-Oszillationsfrequenz: 0-200 Doppelhub/min stufenlos einstellbar
-Spindeldrehzahl: 0-150 min-1 stufenlos einstellbar
-Beladehöhe über Boden: 1.050 mm
Horizontaler Verfahrweg der Maschinenständerachse: 1650 mm
Reitstock – Drehung:
-Werkstückdrehzahl: n2 = 0-200 min-1, begrenzt auf
n2 = 0-150 min-1
Reitstock – Oszillation:
-Oszillationsfrequenz: n2 = 800 Doppelhub/min
-Oszillationsamplitude: =/- 1 mm
Pinnockel – Hydraulische Achse:
Lodszn Az Dopfx Adqoad
-Hub: 250 mm
-Analoger Wandler: Messlänge 300 mm
Maschinengewicht: Ungefähr 8 Tonnen
Ungefähre Platzanforderungen (Breite x Tiefe x Höhe):
-Maschine: 3,6 x 3,3 x 3,3 Meter
-Schaltschrank: 2,4 x 0,6 x 2,1 Meter
-Hydraulikaggregat: 0,9 x 1,3 x 1,9 Meter
-Kühlmittel-Filteranlage: 1,3 x 1,0 x 2,0 Meter
Ungefähre Gesamtplatzanforderungen: 35,5 Meter
