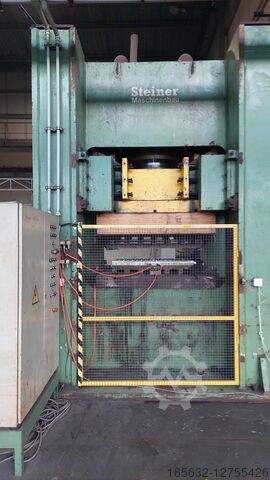

Hydarulikpresse

Steiner DHP 800

Die STEINER-Hydraulikpresse wurde unter praktischen Gesichtspunkten hergestellt und entwickelt. Das Hydraulikgerät befindet sich am Hydrauliktank hinter der Presse. Steuerblöcke und Ventile sind von außen gut zugänglich und können bei Bedarf schnell ausgetauscht werden. Die hydraulische Radialkolbenpumpe befindet sich auf der Antriebskonsole und ist über eine Kupplung mit der Motor- und Pumpenhalterung verbunden. Der Pressständer ist unverwüstlich und verwindungssteif
Sthal-Schweißkonstruktion. Der Bügeltisch ist mit dem Ständer verschraubt. Die Hydraulikzylinder werden von oben an den Pressenständer geschraubt und durch die Befestigungslöcher in die entsprechende Richtung geführt. Der Kolben ist über einen Spaltring mit den Kolbenstangen verbunden. Vierseitige, diagonale, flache Rillen am Ständer ermöglichen eine sehr präzise Bewegung.
Hydraulikzylinder bestehen aus hochwertigem Material und sind für hohe Drücke ausgelegt. Die Kolbenstangen sind geschliffen und hartverchromt. Die Zylinderrohre sind von innen gehont. Über viele Jahre erhaltene Dichtungen zeichnen sich durch hohe Qualität und Dichtheit aus. Die Führung der Kolbenstangen erfolgt über Führungsbänder, die sich durch sehr geringen Abrieb und lange Lebensdauer auszeichnen. Im Steuergerät sind die Steuerungs-, Steuer- und Überwachungsgeräte für alle Steuergeräte verbaut. Gegenseitige Sperren sorgen dafür, dass nicht zwei Programmprozesse gleichzeitig laufen können. Die elektrische Steuerung befindet sich in einem geschlossenen Schaltschrank.
Preßkraft - 8000 kN
Betriebsdruck - 285 bar
Einbauhohe - 850 mm
Hub - 250 mm
Tischfläche - 1550 x 1450 mm
Stößelfläche - 1550 x 1450 mm
Ständedurchgang - 1800 mm
Seitl. Durchbruch im Ständer rechts u. links
Breite x Höhe - 1300 x 1075 mm
Tischplattenstärke - 155 mm
Breite der Maschine ca.- 3100 mm
Tiefe ca.- 4300 mm
Csdpjpgktcefx Aafspu
Höhe ca.- 4660 mm
Tischhöhe über Flur - 500 mm
Tischhöhe unter Flur - 755 mm
Antriebsleistung - 55 kW
Ölbedarf ca.- 1400 Liter
Gesamtgewicht ca. - 60 to
