Obersupport gebraucht kaufen (58)

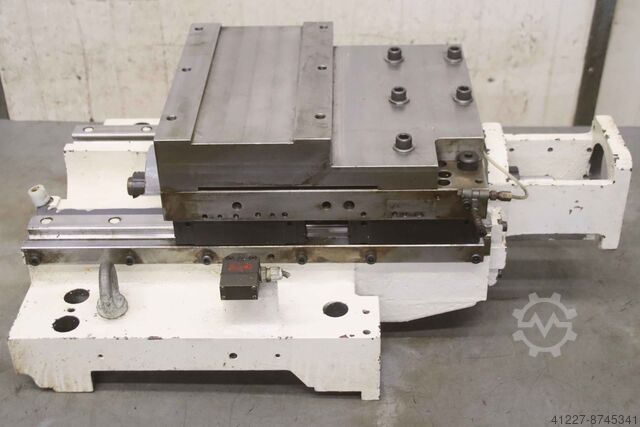

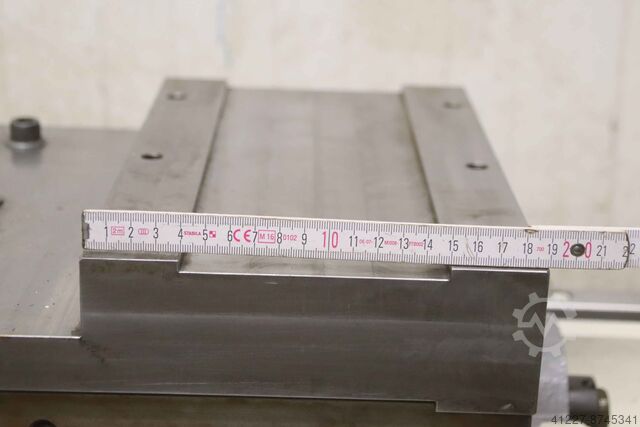

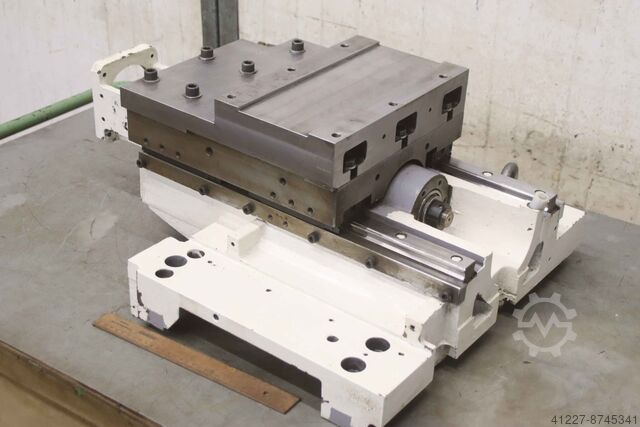

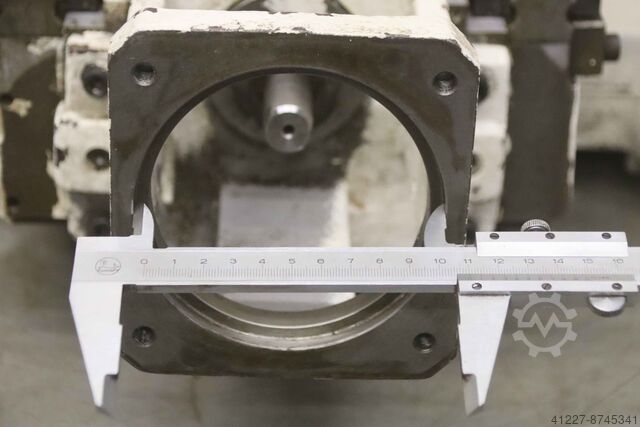

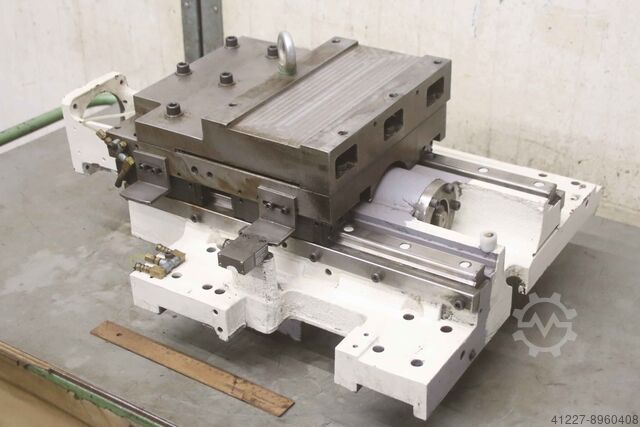

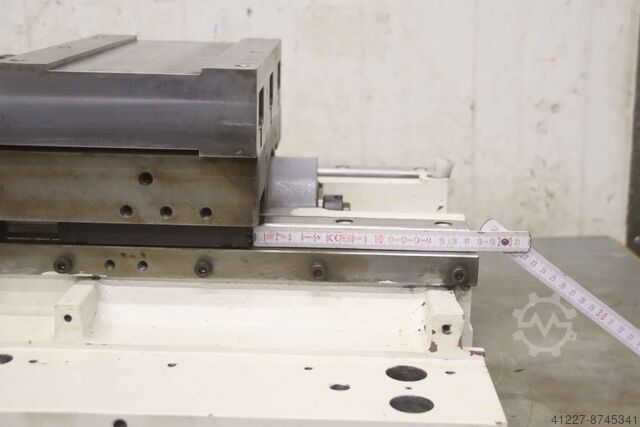

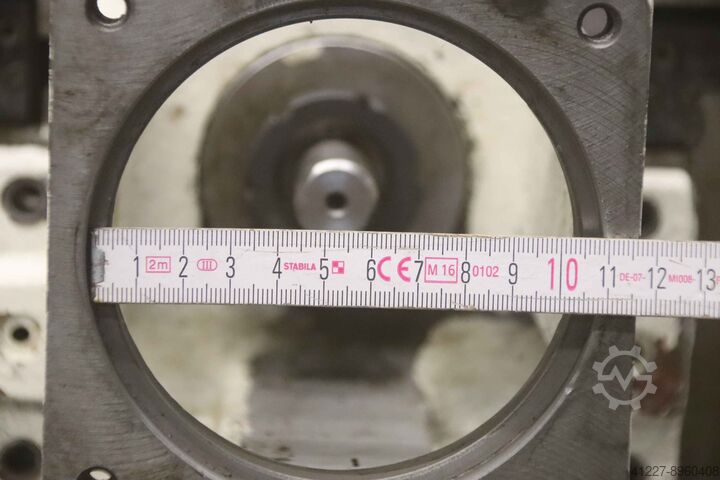

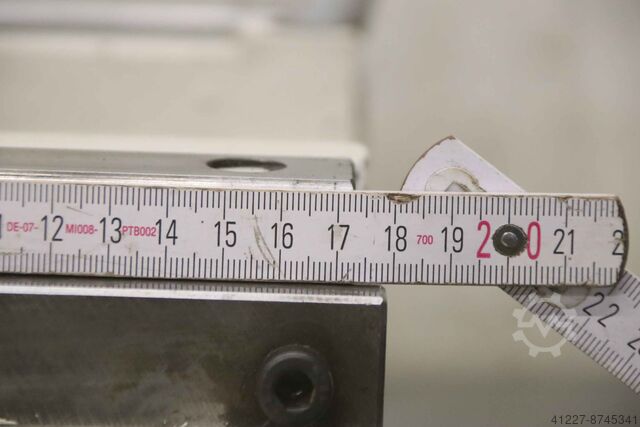

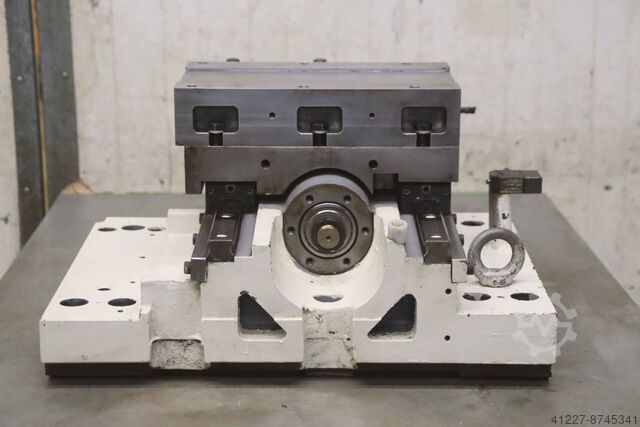

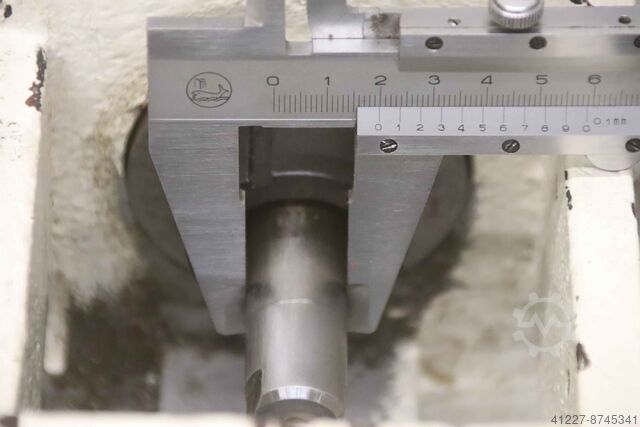

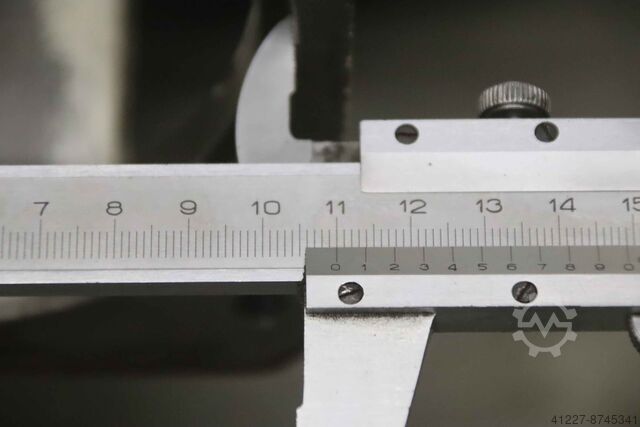

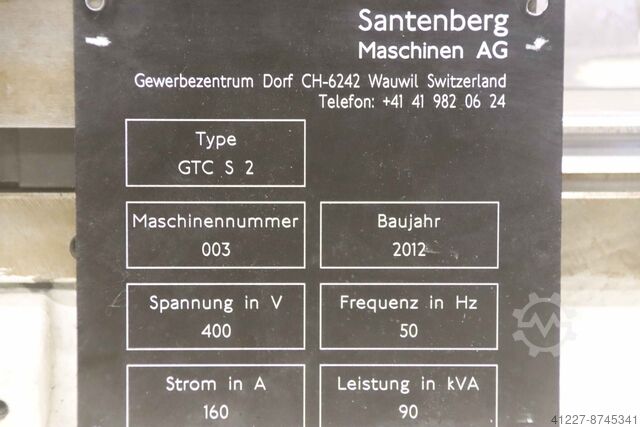

Zustand: gut (gebraucht), Aufspannplatte mit Gewindebohrung und Kreuztisch, Aufspannwinkel, T-Nutentisch, Rundtisch, Fräsmaschinentisch, Obersupport, Oberschlitten,Schwalbenschwanz-Führung, Wekzeugschlitten, Kreuztisch, Kreuzsupport -Hersteller: Santenberg, Obersupport Wekzeugschlitten aus CNC Bearbeitugszentrum GTC S 2 -Antriebswelle: Ø 20 x 45 mm -Maße: siehe Fotos -Abmessungen: 720/550/H320 mm Kjdpfokvrp Eox Ab Roww -Gewicht: ca. 194 kg

Zustand: gebraucht, Baujahr: 1996, Drehdurchmesser 400 mm Drehlänge 915 mm Steuerung NUM Type 1062 T Gesamtleistungsbedarf 12,5 kW Maschinengewicht ca. 5500 kg Raumbedarf ca. m S O M A B (France) Zyklengesteuerte Universal-Drehmaschine (n) Type UNIMAB 400 Baujahr 1996 # 52 468 und 52 469 Baujahr 1998 # 52 501 und 52 502 _____ Spitzenhöhe ca. 200 mm max. Schwing-durchm. über Bett 400 mm max. Schwing-durchm. über Schlitten 220 mm Verschiebeweg des Planschiebers / Obersupport 235 mm max. Drehlänge mit Spannfutter / Längshub d. Schlittens 890/915 mm Kodpfxot Hw Sze Ab Rsww Spindelbohrung 52 mm Spindeldrehzahlen stufenlos 60 – 3.000 U/Min. Längs- und Planvorschübe/Eilgänge, stufenlos bis max. 15 m/Min. Vorschubkraft max. plan/längs 900 daN Werkstückgewicht max. fliegend/mit Reitstock 250 kg Gewindesteigungen 0,1 – 400 mm/Steigung Spindelantrieb 9/12,5 kW Gesamtantrieb ca. 22 kW - 400 V - 50 Hz Gewicht ca. 5.500 kg Zubehör / Sonderausstattung • NUM 2-Achsen-Zyklensteuerung Type 1062 T / SOMAB PL +S3 mit Direkteingabe aller Drehparameter unter Benutzung interaktiver Benutzeroberflächen und entsprechender Software, Steuerung und Monitor eingebaut in die Schiebetüre, und mit Software für die freie Kontureingabe und Eingabe Werkzeugwechselstop. • Auf Querschlitten ist eine MULTIFIX – Werkzeughalterkopf Typ BD aufgebaut mit 4 diversen Multifix-Werkzeughaltern. • Achsansteuerung über Handräder und Joystick manuell möglich • Manuelle 3 Backenfutter FORKHARDT F 250 aufgebaut (52 468 und 52 469) bzw. ROTO-S plus 250- 62 (52 501 und 52 502) • manueller Reitstock (MK 4) mit Pinole, Zentralschmierung, ausfahrbare Kühlmitteleinrichtung, 2 Schiebetüren, Sonstiges, etc. Zustand : sehr gut – vorführbereit unter Strom, kompakte und stabile Maschine Ideal für die Ausbildung, Werkzeugbau und Maschinenbau ! Lieferung : ab Lager - wie besichtigt Zahlung : rein netto bei Abholung - nach Rechnungserhalt

Zustand: gebraucht, Umlaufdurchmesser über Bett 540 mm Umlaufdurchmesser max. über Planschieber 370 mm Spitzenweite 3000 mm Spitzenhöhe 270 mm Drehdurchmesser in der Kröpfung 815 mm Bettbreite 344 mm Spindelbohrung 88 mm Spindeldurchmesser im vord. Lager 133 mm Spindelaufnahme 11" D1 Camlock Drehzahlbereich 18-1400 U/min Drehzahlen 16 Dreibackenfutter Röhm Ø 315 Längsvorschübe: 0,06-1,0 mm Planvorschübe 0,03-0,5 mm Metrische Gewinde 0,4-14 mm Zollgewinde 2-72 G/1" Gewinde - Modul 0,3-3,5 mm Gewinde - DP 8-60 Pitch Reitstockpinolendurchmesser 75 mm Pinolenhub 230 mm Innenkegel der Pinole MK 5 Verschiebweg des Planschiebers 280 mm Verschiebeweg im Obersupport 150 mm Maschinenabmessungen ca. 4700 x 1100 x 1400 mm Gewicht ca. 3200 kg Antriebsleistung 9,4 kW Zubehör: 2-Achsen Digitalanzeige Fagor Keilstangenfutter Röhm Ø 315 mm inkl. harte Grundbacken und harte Aufsatzbacken Multifix Stahlhalter Gr. C inkl. 6 Wechselkassetten mitlaufende Körnerspitze Drehfutterschutz schaltbar 2 Lünetten Spänerückwand Kühlmitteleinrichtung Arbeitsleuchte Kodpfjxnqzxsx Ab Reww Führungsbahnen in einem guten Zustand ohne Riefen, nicht eingelaufen Maschine ist in einem guten Gesamtzustand mit dem Alter entsprechenden Gebrauchsspuren. inkl Betriebsanleitung

Zustand: gebraucht, Baujahr: 1979, Funktionsfähigkeit: voll funktionsfähig, Drehdurchmesser: 640 mm, Spitzenhöhe: 320 mm, Drehlänge: 2’000 mm, Leit-und Zugspindeldrehbank VDF mit Digitalanzeige angetriebener Obersupport 3-achsen Vorschub mit Eilgang Kwodpfsxz Edzjx Ab Rjw 3-Backenfutter, Planscheibe, Multifixstahlhalter mit 5 Einsätzen.

Zustand: gebraucht, Baujahr: 2007, Funktionsfähigkeit: voll funktionsfähig, Drehdurchmesser über Planschlitten: 435 mm, Spindelbohrung: 70 mm, Drehlänge: 1’500 mm, Drehdurchmesser: 640 mm, Spitzenbreite: 1’500 mm, Umlaufdurchmesser über Bettschlitten: 640 mm, Umlaufdurchmesser über Planschlitten: 435 mm, Pinolenhub: 190 mm, Pinolendurchmesser: 100 mm, Pinolenweg: 190 mm, Spitzenhöhe: 320 mm, Eilgang X-Achse: 5 m/min, Eilgang Z-Achse: 5 m/min, Umlaufdurchmesser über Bettführung: 640 mm, Spindeldrehzahl (min.): 3 U/min, Spindeldrehzahl (max.): 2’500 U/min, Vorschublänge X-Achse: 365 mm, Vorschublänge Z-Achse: 1’500 mm, Vorschubgeschwindigkeit X-Achse: 10 m/min, Vorschubgeschwindigkeit Z-Achse: 10 m/min, Bettbreite: 1’800 mm, Werkstückgewicht (max.): 1’600 kg, Art des Eingangsstroms: Wechselstrom (AC), Weg des Querschlittens: 365 mm, Drehzahl (min.): 3 U/min, Drehzahl (max.): 2’500 U/min, Dreibackenfutter Durchmesser: 315 mm, Drehmoment: 640 Nm, Verfahrweg X-Achse: 365 mm, Verfahrweg Z-Achse: 1’500 mm, Werkstückgewicht zwischen Spitzen: 1’600 g, Spindeldurchmesser: 100 mm, Werkstückdurchmesser zwischen Spitzen: 640 mm, Spitzenabstand: 1’500 mm, Werkstücklänge zwischen Spitzen: 1’500 mm, Außendurchmesser Futter: 315 mm, Ausstattung: Drehzahl stufenlos einstellbar, Modell: VDF Boehringer DUS 630 Umlaufdurchmesser über Bett: 640 mm Umlaufdurchmesser über Planschieber: 435 mm Verfahrwege Planschieber / Obersupport: 365 mm / 145 mm Spitzenhöhe über Flachbahn: 320 mm Spitzenweite: 1500 mm Planschiebermaße (B x L): 265 x 630 mm Obersupportmaße (B x L): 220 x 425 mm Drehmeißelquerschnitt: 32 x 25 mm Spindelbohrung: 70 mm Spindeldurchmesser vorn: 100 mm Max. Drehmoment (40 % / 100 % ED): 1600 / 640 Nm Drehzahlbereich (gesamt): 3–2500 min⁻¹ Getriebestufen: 2 Schnittgeschwindigkeit konstant: 1–9999 m/min Vorschubbereich plan/längs: 0,01–50 mm/U Max. Vorschubgeschwindigkeit plan/längs: 10 m/min Eilgang plan/längs: 5 m/min Vorschubkraft plan/längs: 12500 N Gewindesteigungen metrisch: 0,1–400 mm Pinolen-Ø / Hub / Kegel: 100 mm / 190 mm / MK5 Planscheibe: Ø 630 mm Zentrierspitze Setzstock: Ø 150 mm Kwsdpfowywxdsx Ab Rsw Werkstückgewicht (max.): Fliegend: 400 kg Mit Reitstock & 2 Setzstöcken: 1600 kg Bildschirm: 10,4″ Farb-LCD, Anzeige u. a. für Drehzahl, Vorschub, Position, Werkzeug, Belastung

Zustand: neu, Baujahr: 2026, Drehdurchmesser über Planschlitten: 690 mm, Spindelbohrung: 155 mm, Drehdurchmesser: 1’090 mm, Umlaufdurchmesser über Bettschlitten: 1’000 mm, Spitzenhöhe: 500 mm, Spitzenbreite: 700 mm, Drehlänge: 6’000 mm, Bettbreite: 700 mm, Drehzahl (max.): 1’000 U/min, Ausstattung: Drehzahl stufenlos einstellbar, Schwerdrehmaschine mit stufenloser Drehzahlregelung in 4 Bereichen. Digitale Positionsanzeige / Digitale Meßeinrichtung mit Kontrolle der konstanten Schnittgeschwindigkeit • Hohe Motorleistung des Hauptantriebes 30 kW in Standardausführung (anwendbar im Bereich von 5 - 1000 U/min) • Starre Hauptspindel mit 132 mm Bohrung • Bettbreite 700 mm • Prismenführung, Starrer Querschlitten Genauigkeit nach DIN 8607 • Starre Hauptspindel: TUS 800 /100/1250 mit 155 mm Spindelbohrung, gelagert in Präzisionslagern Fabrikation: FAG oder SKF Spindelaufnahme nach DIN 55027/15 Ksdpfjugwrgjx Ab Rsww • Gehärtete Führungsbahnen 48 +/-2 HRC • Verriegelter Futterschutz (max. TUS 800 = 760 mm, TUS 1000 = 960 mm, TUS 1250 = 960 mm) Rückwärtige, durchgehende Späne-Spritzschutzwand • Mitfahrender vorderer Späneschutz • Tippschaltung für Hauptspindel • Geschlossener Vorschubkasten starrer Bauart mit Schiebräderblöcken auf Vielkeilwellen • Zentralschmierung für Bettschlitten und Planschieber • Zentralschmierung für Spindelstock und Vorschubkasten • Vorschübe, metrische und Zollgewinde ohne Räderwechsel • Eilgang längs, quer und im Obersupport • Sicherheitsabschaltung des Handrades am Bettschlitten bzw. der Handkurbel am Planschlitten bei Eilgangbewegung • Vorschub-Richtungswechsel am Bettschlitten und zusätzlich am Spindelstock • Schnellwechsel-Werkzeughalter Modell D1 Skalenring am Bettschlitten und Reitstock-Handrad • Skalierung an der Reitstockpinole 2 -stufige Reitstockpinole/ mit Übersetzung 1:1 und 1:4 • Elektrisch verstellbarer Reitstock Abstützung Leit- und Zugspindeln ab 2000 mm SW • CE und Konformitätserklärung

Zustand: gut (gebraucht), Walzenbreite: 2050mm Blechstärke bei 3 x Oberwalze Ø: 18mm Blechstärke bei 5 x Oberwalze Ø: 21mm Blechstärke bei Anbiegung: 12mm Oberwalze Ø: 280mm Seitenwalze Ø: 260mm Anzahl Rollen: 3 Biegegeschwindigkeit: 0-5 Verstellung Unterwalze: 0-150mm/min. Kodpfx Aowtpgtob Rjww Verstellung Seitenwalze: 0-150mm/min. Obersupport: yes Leistung: 12kW Länge: 3000mm Breite: 1500mm Höhe: 1600mm Gewicht: 5200kg

Zustand: generalüberholt (gebraucht), Funktionsfähigkeit: voll funktionsfähig, Maschinen-/Fahrzeugnummer: 844 12 64, Drehdurchmesser über Planschlitten: 215 mm, Spindelbohrung: 40 mm, Drehdurchmesser: 380 mm, Spitzenhöhe: 190 mm, Spitzenbreite: 1’250 mm, Pinolenhub: 120 mm, Gesamtlänge: 3’020 mm, Gesamtbreite: 950 mm, Gesamthöhe: 1’500 mm, Spindeldrehzahl (max.): 2’800 U/min, Spindeldrehzahl (min.): 14 U/min, Gesamtgewicht: 1’850 kg, Pinolenaufnahme: MK 3, Werkstückgewicht (max.): 300 kg, Messe-Drehmaschine, ab Lager verfügbar. Nachdem Trens Insolvenz angemeldet geben wir uns mühe und lassen wir TOS und später Trens Drehmaschinen generalüberholen. Alle Maschinen sind bis zur letzten Schraube auseinander genommen. Hier ist ein Durchlauf einer Generalüberholung bei uns: 1. Maschinenreinigung, Demontage der einzelnen Baugruppen der Maschine 2. Schleifen: Bett, Schlitten, Quersupport, Spindel, Reitstockpinole 3. Schleifen + Schaben der Obersupport-Führungsbahnen, Tausch: Trapezschraube mit Mutter und Keilleiste 4. Schaben der Führungsflächen: Spindel, Schlitten, Quersupport und Reitstocks auf geometrische Positionen gemäß dem Genauigkeitsprotokoll 5. Tausch: Schraube mit Mutter, Keilleiste und Multifix-Multifix Grundkörper für Quersupport (einschließlich 2 Drehmeißel-Kassetten) 6. Komplette Demontage und Austausch der notwendigen Ersatzteile im Schloßkasten, Gewindekasten, Spindelkasten, Getriebekasten, Reitstock, Quer- und Obersupport 7. Einbau, ggf. Austausch von Zahnstangen, Reparatur von Leit- und Zugspindel 8. Komplette Lagerwechsel in allen Maschinenbaugruppen 9. Vollständiger Austausch von Maschinenschildern 10. Grundierung der Maschine, Versiegelung, Schleifen, Polyurethan-Decklackierung und Lackierung des Maschinenzubehörs - weiß RAL 9003, anthrazit RAL 7016 Kjdpjv Hzqxjfx Ab Rjww 11. Neuer Schaltschrank mit Elektrokomponenten, Tausch: Hauptmotor, Eilgang Motor, Hydraulikpumpe, Verkabelung und LED-Beleuchtung des Arbeitsraumes 12. Erstellung des Genauigkeitsberichtes und des elektrischen Prüfberichtes 13. Inspektion und Maschinenabnahme im Werk Alle generalüberholte Maschinen besitzen CE-Zertifikat und haben 12 Monate Gewährleistung. CE-Ausführung: - Futterschutz mit Endschalter - Vorderer Späneschutz Schlitten montiert - Hinterer Späneschutz - Abdeckung der Leit- und Zugspindel - Bremsen nach Not-Aus innerhalb von 2 s Sonderzubehör (gebraucht): - Dreibacken-Drehfutter Ø 190 mm - Vierbacken-Drehfutter Ø 190 mm - Dreibacken-Drehfutter Ø 240 mm - Vierbacken-Planscheibe Ø 320 mm - Unterstützungsspitze für Bettschlitten - Diverse Futterbacken (10 Stück) - Spanzanngensatz Ø 2 - 25 mm mit Spannzahngenaufnahme + Zugstange - Spezieller Spannzangensatzt (10 Stück) mit Spannzangenaufnahme - 4-Fach Stahlhalter
