Vertikales Bearbeitungszentrum

Matsuura MAM72-25V

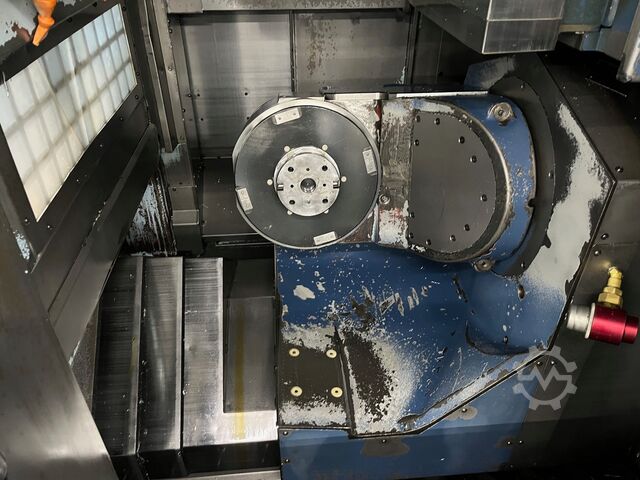

Baujahr: 2011, Zustand: sehr gut (gebraucht), 5 Achsen Bearbeitungszenter FANUC G-Tech 30i Verfahrwege 550x410x450mm B-Achse Tisch +/- 110° A-Achse Tisch 360° Spindelaufnahme BT40 Big Plus Spindeldrehzahlen -15000 U/min Kedsgufmrepfx Acujnc Werkzeugwechsler 40 pos Palettenplätze 2x Durchmesser 250mm Spindelinnenkühlung 3D Messtaster Werkzeugmesseinrichtung Paletten 15x Werkzeughalter ca 80x KNOLL / TURBO Kühlmitteleinrichtung MARCELS MASCHINEN CH

Zustand: einsatzbereit (gebraucht), Baujahr: 2006, Betriebsstunden: 19’911 h, Allgemeine Daten Knedpfx Aoxgkddocuoc Breite 1500 mm Tiefe 2200 mm Höhe 2250 mm Steuerung Fabrikat FANUC Modell 30 iM Hauptantrieb Spindeldrehzahl 50–15000 min Werkzeugaufnahme BT40 Medien Späneförderer Ja Zusatzausstattung Werkzeugwechsler mit 40 Plätzen (Kette) Palettenwechsler für 2 Paletten, 130 mm Durchmesser Ersatzpaletten Capto C6 KNOLL Kühlmittelanlage mit Kühlmittelzufuhr durch die Spindel und Pumpe KTS25-50T / Kühlmitteldusche mit einer Leistung von 100 l/min bei 1,4 bar 2 Spiral-Späneförderer Renishaw Messtaster OMP60 / Renishaw Lasersystem TRS-1 Drehbares Sichtfenster, elektrisch / Steuerung: Programmierbarer Spiegel, Koordinatensystemrotation, IZ2/150NF HSC-Präzisionssteuerung für simultane 5-Achs-Bearbeitung CE Marke Dieses 5-achsige Matsuura MAM72-25V wurde 2006 hergestellt. Dieses vertikale Bearbeitungszentrum eignet sich ideal für komplexe und präzise Bearbeitungsaufgaben und bietet Ihnen mehr Flexibilität und Produktivität für Ihre Fertigungsanforderungen. Nutzen Sie die Gelegenheit und kaufen Sie dieses vertikale Bearbeitungszentrum Matsuura MAM72-25V. Kontaktieren Sie uns für weitere Informationen. Anwendungsarten Fräsen

Zustand: einsatzbereit (gebraucht), Baujahr: 2007, Betriebsstunden: 66’963 h, Funktionsfähigkeit: voll funktionsfähig, Verfahrweg X-Achse: 550 mm, Verfahrweg Y-Achse: 410 mm, Verfahrweg Z-Achse: 450 mm, Tischbelastung: 40 kg, Drehzahl (max.): 15’000 U/min, TECHNISCHE DETAILS B-Achse: +110° bis -110° C-Achse: 360° Tischindexierung B- und C-Achsen: 0,001° Werkstück Max. Werkstückgröße: Ø 250 × Höhe 250 mm Max. Tischbelastung: 40 kg Palettensystem Palettengröße: Ø 130 mm Max. Werkstückgröße auf Palette: Ø 250 × Höhe 250 mm Max. Palettenbelastung: 40 kg Palettenaufnahme: Capto C6 Spindel Drehzahlbereich-Standard: 50 - 15000 U/min Spindelaufnahme: BT 40 JIS B 6339 Big+ Spindelmotorleistung mit FANUC-Antrieb: 7,5 / 5,5 kW Max. Drehmoment: 65,1 Nm bei 1.100 1/min Eilgang und Vorschübe Eilgang X-, Y-, Z-Achse: 50.000 mm/min Eilgang B-Achse: 30 U/min Eilgang C-Achse: 50 U/min Vorschub X-, Y-, Z-Achse: 1…50.000 mm/min Vorschub B-Achse: 30 U/min Vorschub C-Achse: 50 U/min Werkzeugwechsler Max. Werkzeuggewicht: 10 kg Max. Werkzeugdurchmesser bei voller Belegung: Ø96 mm Max. Werkzeugdurchmesser bei freien Nachbarstationen: Ø150 mm Max. Werkzeuglänge: 300 mm Führungen Achsenführungen: Wälzführungen Schmierung: Dauerfettschmierung Kugelumlaufspindeln X-, Y-, Z-Achse Ø: 36 mm Steigung: 16 mm Achsantriebe Leistung X-, Y-, Z-Achse: 4,5 / 4,5 / 5,5 kW Leistung B-, C-Achse: 4,5 / 2,5 kW Axialkraft X-, Y-, Z-Achse: kN MASCHINEN-DETAILS Steuerung: MATSUURA G-Tech 30i (FANUC 30i MA) Seriennummer: SN17224 Gewicht & Maße Maschinengewicht Standard: 7.800 kg Maschine mit PC-2: 8.600 kg Maschinenhöhe über Flur: 2.705 mm Breite: 2.281 mm Tiefe: 3.665 mm Anschlusswerte Gesamtanschlussleistung Standardmaschine: 32 kVA Anschlussspannung: 3 x 400 V, 50 Hz Druckluftanschluss: 5,5-9,5 bar AUSSTATTUNG 5-Achsen simultan gesteuert Erweiterung Werkzeugmagazinkapazität auf 40 Werkzeugplätze Palettenwechsler mit 2 Paletten, 130 mm Durchmesser Direktes Wegmesssystem (Heidenhain) in X-, Y- und Z-Achsen mit Sperrluft beaufschlagt KNOLL Kühlmittelsystem: 1 Kratzband- oder Scharnierbandspäneförderer mit Hebepumpe und Späneabfuhr zur Bedienseite (Typ: 500 K-1/10, Baujahr 2010) 1 Kühlmittelzufuhr durch die Spindel mit Kühlmittelpumpe KTS25-50T, Leistung 31 l/min bei 70 bar, 5,5 kW, Druck in 3 Stufen schaltbar 1 Außenkühlung mit Kühlmittelpumpe, Leistung 100 l/min bei 1,4 bar 1 Kühlmittelspülung mit Kühlmittelpumpe, Leistung 100 l/min bei 1,4 bar 1 Kompaktfilter KF200, Filterleistung 200 l/min 2 Spiralschneckenförderer in der Maschine Knedjwx Iugepfx Acusc Messsystem RENISHAW OMP 60 für automatisches Nullpunksetzen und Vermessen von Werkstücken über den Werkzeugwechsler einwechselbar OMRON Druckmessdose für Werkzeuglängenvermessung und Werkzeugbruchüberwachung

Zustand: einsatzbereit (gebraucht), Baujahr: 2006, Ein CNC-5-Achsen-Vertikalbearbeitungszentrum Matsuura steht zur Verfügung. Verfahrweg X/Y/Z: 550mm/440mm/580mm, Spindelaufnahme: BT40, Drehzahl: 15000U/min, Werkzeugplätze: 40, Palettenwechsler: 2-fach, Durchmesser: 130mm. Maschinendimensionen X/Y/Z: ca. 2900mm/2550mm/3000mm, Gewicht: ca. 6000kg, Steuerung: Matsuura G-Tech 30i, Maschinenlaufzeit: ca. 19911h. Inklusive 2x Zusatzpaletten und KSS-Anlage Knoll. Dokumentation vorhanden. Eine Besichtigung vor Ort ist möglich. Kodswyxavepfx Acusnc

Zustand: sehr gut (gebraucht), Baujahr: 2007, Funktionsfähigkeit: voll funktionsfähig, 5-Achsen Vertikal-Bearbeitungszentrum gebraucht, Baujahr 2007 / SN17224 / Steuerung EIN-Zeit: 66.963 Stunden Steuerung MATSUURA G-Tech 30i (FANUC 30i MA) für 5-Achs Simultan Bearbeitung Verfahrwege X-Achsen Verfahrweg: 550 mm Y-Achsen Verfahrweg: 410 mm Z-Achsen Verfahrweg: 450 mm B-Achse: +110° bis -110° C-Achse: 360° Max. Werkstückgröße: Ø250 x Höhe 250 mm Max. Tischbelastung: 40 kg Tischindexierung B- und C-Achsen: 0,001° Palettengröße: Ø130 mm Max. Werkstückgröße: ∅ 250 x Höhe 250 mm Max. Palettenbelastung: 40 kg Palettenaufnahme: Capto C6 Spindel Drehzahlbereich-Standard: 50 – 15.000 min-1 Spindelaufnahme mit Plananlage: BT 40 JIS B 6339 Big+ Spindelmotorleistung mit FANUC-Antrieb: 7,5/5,5 kW Max. Drehmoment: 65,1 Nm bis 1.100 min–1 Verfahr- und Positioniergeschwindigkeiten Knedpfxowwk Dzj Acusc Eilgänge: Eilgang X-, Y- und Z-Achse: 50.000 mm/min B-Achse: 30 min-1 C-Achse: 50 min-1 Vorschübe: X-, Y- und Z-Achse: 1 - 50.000 mm/min B-Achse: 30 min-1 C-Achse: 50 min-1 Werkzeugwechsler Max. Werkzeuggewicht: 10 kg Max. Werkzeugdurchmesser bei voller Belegung: Ø96 mm Max. Werkzeugdurchmesser bei freien Nachbarstationen: Ø150 mm Max. Werkzeuglänge: 300 mm Führungen Achsenführungen: Wälzführungen Schmierung: Dauerfettschmierung Kugelumlaufspindeln Durchmesser der Kugelumlaufspindeln X-, Y- und Z-Achse: Ø36 mm Steigung: 16 mm Achsantriebe Leistung X-, Y- und Z-Achse: 4,5/4,5/5,5 kW Leistung B- und C-Achse: 4,5/2,5 kW Axialkraft X-,Y- und Z-Achse: KN Platzbedarf* (Standardmaschine) Maschinenhöhe über Flur: 2.705 mm Breite: 2.281 mm Tiefe: 3.665 mm *Maße können bei der vorliegenden Maschine abweichend sein! Maschinengewicht Standardmaschine: 7.800 kg Maschine mit PC-2: 8.600 kg Anschlusswerte Gesamtanschlussleistung: Standardmaschine: 32 kVA Maschine mit PC-2: kVA Anschlussspannung: 3 x 400V, 50 Hz Druckluftanschluss: 5,5 - 9,5 bar 5-Achsen simultan gesteuert Erweiterungen der Werkzeugmagazinkapazität von standardmäßig 30 auf 40 Werkzeugplätze Palettenwechsler mit 2 Paletten, 130 mm Durchmesser Direktes Wegmeßsystem (Heidenhain) in X-, Y- und Z-Achsen, mit Sperrluft beaufschlagt Kühlmittelsysteme KNOLL Kühlmittelanlage, bestehend aus*: - 1 Kratzband- oder Scharnierbandspäneförderer mit Hebepumpe und Späne- abfuhr zur Bedienseite (Typ: 500 K-1/10, Baujahr 2010) - 1 Kühlmittelzufuhr durch die Spindel mit Kühlmittelpumpe KTS25-50T, Leistung 31 l/min bei 70 bar, 5,5 kW Kühlmitteldruck in 3 Stufen schaltbar - 1 Außenkühlung mit Kühlmittelpumpe, Leistung 100 l/min bei 1,4 bar - 1 Kühlmitteldusche mit Kühlmittelpumpe, Leistung 100 l/min bei 1,4 bar - 1 Kompaktfilter KF200, Filterleistung 200 l/min - 2 Spiralspäneförderer in der Maschine, Standardoption Messen in der Maschine - Messtaster RENISHAW OMP 60 für das automatische Nullpunktsetzen und Vermessen von Werkstücken, über den Werkzeugwechsler in die Spindel einwechsel-bar: - OMRON Druckmessdose für Werkzeuglängenvermessung und Werkzeugbruchüberwachung Änderungen und Irrtümer in den technischen Daten und Angaben sowie Zwischenverkauf vorbehalten!
