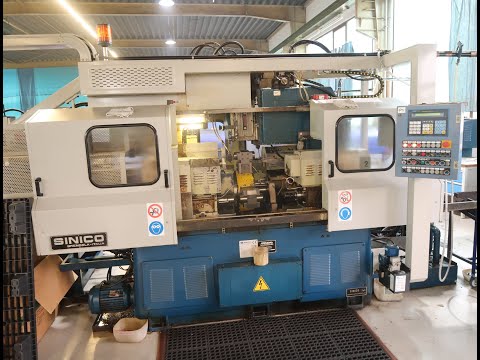

Endenbearbeitungsmaschine

SINICO TR 60/4-650

Werkstückdurchmesser - max. 40 mm
Werkstückdurchmesser - min. 10 mm
Werkstücklänge 200 - 640 mm
Steuerung SPS Siemens S5 95 U
Gesamtleistungsbedarf 25 kW
Maschinengewicht ca. 5 t
Raumbedarf ca. 8,5 x 2,8 x 2,35 m
Hydr. Abläng- und Doppelenden-Bearbeitungsautomat geeignet zur Vorarbeitung von
Trapez-Gewindenspindeln sowie sonstigen runden Werkstücken in Form von Absägen
von der Stange und beidseitiger Endenbearbeitung wie Anfasen, Stirnsenken und
Bohren bei feststehendem Teil und rotierenden Werkzeugen.
Maschine bestehend aus:
- Grundmaschine Modell TR 60/4-650, Werkstücklänge 640 mm
- Stangenmagazin für Stangenlänge 2 - 3,5 m
- Normal-Ausführung für Vollmaterial bis 40 mm Durchmesser
- zentr. Pos. der Stangenvorschubrollen
- Stangenzubringereinheit
- Vorschubgreifer in Normalausführung
- Schaltkreuz mit 4 Spannstationen Modell TR 300.00
- 4 Stk. Grundbacken, Breite 80/140 mm, Durchmesser 75 mm
- Schwenken Schaltkreuz in beide Richtungen
- Sägeeinheit mit Schneckenantrieb TR 200.00, Hub 100 mm
- Sägeblatt 350 mm, Drehzahl 25/39 UpM
- Motorleistung 2,6/3,2 kW
- Mot. Positionierung Sägekopf
- Aut. Positionierung Sägeständer mit hydr. Klemmung
- Sägeblattführung
- Bearbeitungseinheit Nr. 1 - USP.00/M
- Drehzahlen 842/1684 UpM, kW 3,3/4,0
- Arbeitshub 80 mm
- Eilvorlauf 40 mm
- Spindelaufnahme ISA 40/M 16
- Zahnriementrieb
- Bearbeitungseinheit Nr. 2 - USP.00/M - UF
- Drehzahlen 360/720 UpM, kW 1,8/2,8
- Arbeitshub 80 mm
- Eilvorlauf 40 mm
- Spindelaufnahme ISA 40/M 16
- Zahnriementrieb
- Leitpatroneneinrichtung zum Gewindeschneiden (Rechts u. Linksgewinde)
- Bearbeitungseinheit Nr. 3 - USP.00/M
- Drehzahlen 842/1684 UpM, kW 3,3/4,0
- Arbeitshub 80 mm
- Eilvorlauf 40 mm
- Spindelaufnahme ISA 40/M 16
- Zahnriementrieb
- Bearbeitungseinheit Nr. 4 - USP.00/M
- Drehzahlen 943/1882 UpM, kW 3,3/4,0
- Arbeitshub 80 mm
- Eilvorlauf 40 mm
- Spindelaufnahme ISA 40/M 16
- Entladerutsche
- Millimeterleisten für alle Verstellbewegungen
- Hydr. Anlage mit FörderpumpeSAUER SUNDSTRAND
- Druckspeicher
- Rexroth-Mengenregler für Bearbeitungseinheiten und Säge
- Kühlmitteleinrichtungmit Filter und Behälter
- Kühlmittelpumpe CALPERA
- Elektrische Einrichtung in separatem Elektroschaltschrank,
Steuerspannung 24V/50 Hz
- SPS SIEMENS S5 95 U
- Maschinenleuchte
- Blinkleuchte zur Signalisierung Maschinenstillstand
- Zentralschmierung
- Späneförderer
In 2011 fand eine aufwendige mechanische Überholung zur Optimierung der
Positionier- und Zentriergenauigkeit für € 25.000,-- statt. Daneben wurden auch
auch Schalter, einige Kabel, Kugellager, Dichtungen, Hydraulikschläuche etc.
Godpfovp Sd Iox Af Ssil
ausgetauscht.
Die Maschine ist in den letzten Jahren fast kaum noch gelaufen, die gesamten
Betriebsstunden schätzt der Abgeber auf ca. 24000.
Es handelt sich um eine gebrauchte Maschine, daher verkaufen wir unter
Ausschluß jeglicher Gewährleistung.
